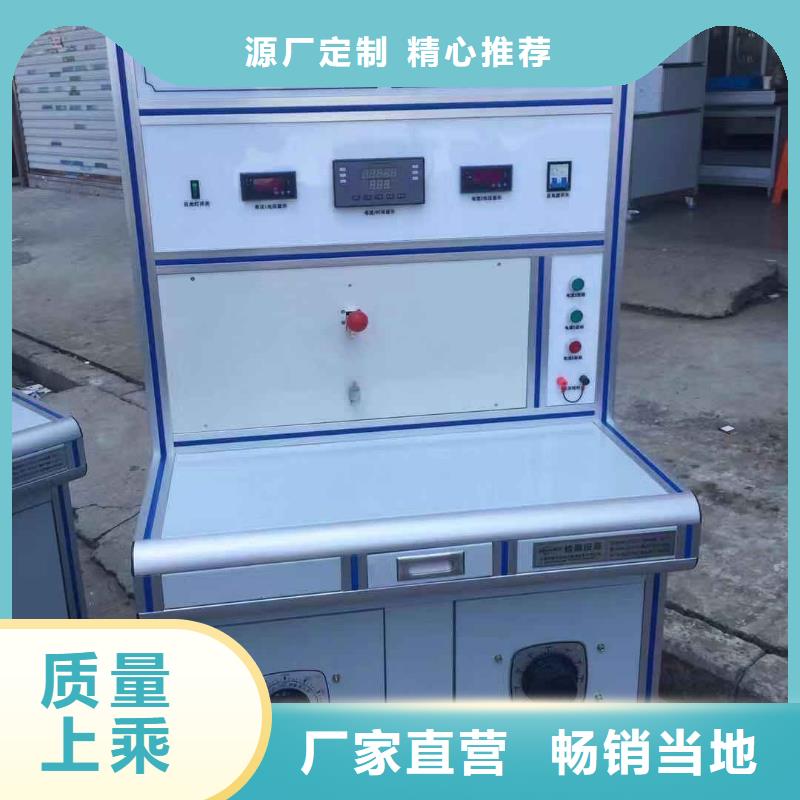

东营高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值） 一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱） 二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关

东营高低压开关柜通电试验台 、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。 注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。

东营高低压开关柜通电试验台使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。

东营高低压开关柜通电试验台尊敬的顾客感谢您购买本公司TH-III型高低压测试通电台。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！版权声明青岛天正华意电气设备有限公司版权所有，并保留对本手册及本声明的终解释权和修改权。本手册的版权归青岛天正华意电气设备有限公司所有。未得到青岛天正华意电气设备有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。武汉钰恒电力设备有限公青岛天正华意电气设备有限公司在编写该手册的时候已尽努力保证其内容准确可靠，但青岛天正华意电气设备有限公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。

东营高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本测试车就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。

东营高低压开关柜通电试验台 仪器使用注意事项 使用仪器前请首先将仪器可靠接地，以确保人身及仪器。 2.使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。 3.仪器在工作时内部有220V直流电流输出，请注意。 4.在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。5.各断口线连接必须良好，以免因开关振动影响测试数据。6.仪器内部有220V电压，请不要打开机壳。TH-HC高压开关综合特性测试仪一、概述随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。

东营高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态，针对断路器生产厂家的需求，研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑，通过专用磨合软件行进参数设置和磨合测试管理，可同时对六台断路器进行磨合测试，并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观，参数设定、时序控制快捷简便，极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。高压开关磨合测试系统操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分时，窗口软件及语音提示报错并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时，自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、各工位独立运行：磨合测试系统有独立控制断路器的功能，当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警，停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后，软件有信息提示，系统自动停止操作命令，切断电源。6、时间设定灵活：分、合闸间隔时间可单独设定，整定范围：0.1-25秒；分、合闸输出时间可设定，整定范围：0.1-25秒。7、电源输入灵活：每个工位的操作电源独立设置，即可交流输入也可直流输入。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤50W；3、内部触点承受电流10A；4、输入电压：240V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg

东营高低压开关柜通电试验台 公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。

东营高低压开关柜通电试验台使用方法和注意事项4.1：打开试验台后门，将三相四线380v电源接至接线端子L1、L2、L3、N上，打开机内电源总开关，面板“电源指示灯”亮，再打开面板“电源控制”所有仪表亮。4.2：当接通电源时，操作台右上方"红"指示灯亮，此时将钥匙打开则面板上的电秒表 所有仪表亮，调整信号I至36V，用专用短接线将面板3、4短接，再启动大电流，电秒表开始计时。4.3：调整信号0-36V电压表应有0--36v变化。4.4：如需要36-400V交流电源时，调整0-400V即可经上述步骤检查，可以大致估计整机功能完整。五：测 试 电 机 保 护 器 1：本测试台配有专用保护器底座，供JDB120、225、300、DZB-1和QDZ-II等保护启用，120和225中间一相对两侧位置相反，使用时可将底座上铜汇流排相互对调。2：不同型号保护器有不同的控制线路接法面板上的控制线路组合接线柱供不同组合连接用。3：做过载及短路试验：（以JDB-225保护器80A档为例）电流调压器调零 按下启动按钮 调整电流调压器电流表指示80A通电5S 再将电流升至96A（80A的1.2倍） 立即将电秒表清零开始计时自动跳闸，电秒表上显示时间即为保护器动作时间。对于动作时间较短项目的，例如作6倍或8倍试验的开启电源开关并将电秒表至零，启动后将电流表整定为480A或640A跳闸后相隔5S，电流调压器不在回零重新启动，再测一次，这样可以电流调整过程中的时间误差，电流调压器重新启动一次应立即跳闸，表示该保护器起短路保护作用，电秒表显示的时间为短路动作时间。
