榆林非线性电阻测试仪6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80％ RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10％ 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。八、消谐电阻器主要电气参数：九、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。

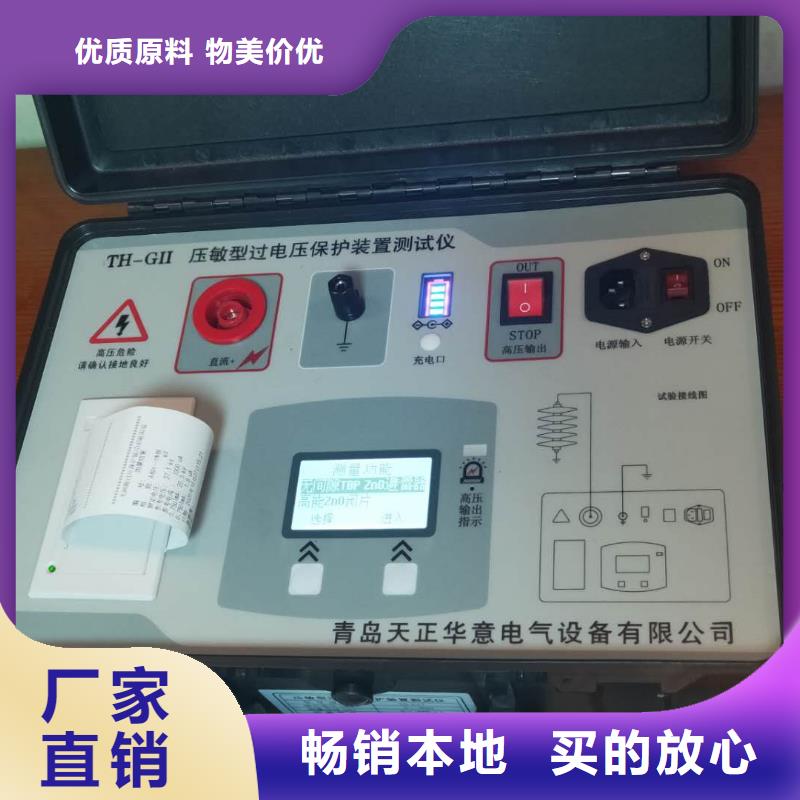

榆林非线性电阻测试仪技术指标3.1 直流1mA参考电压试验⑴ 额定输出(DC)：电压0.0～30.0kV 电流0～1000μA ⑵ 测量范围：电流0～1000μA 电压：0.0～30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1.5%3.2直流10mA参考电压试验⑴ 额定输出(DC)：电压0.01～0.5kV 电流0～50mA⑵ 测量范围：电流0～50000μA 电压：0.0～5000V⑶ 分辨率：电流0.1uA 电压：0.01kV⑷ 测量准确度：±1.5%3.3 其他参数⑴ 具有残压自动泄放功能⑵ 具有打印功能⑶ 电源供电方式：免维护高能锂电池组⑷ 环境温度： -10℃～+50℃ 相对湿度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 仪器面板图图1 仪器面板布局图1.仪器外箱：高强度ABS密封箱2.直流端子：直流高压正输出端子3.接地端子：直流高压负输出端子，同时用作接地端子，试验时必须可靠接地4.充电接口：内置电池充电口，必须使用附配的专用充电器5.电量显示窗：内置电池的电量显示6.高压输出开关：置于OUT时允许在测量时输出高压，置于OFF时禁止输出高压7.工作电源插口：仪器可外接220V市电作为供电电源8.保险管座：用于安装市电方式工作时的保险管9.工作开关：仪器工作电源开关10.高压输出声光报警提示：当仪器输出高压时发生声光报警提示现场操作人员11.按键：仪器操作功能按键12.液晶屏：仪器工作与测试状态显示13.打印机：测试数据的即时打印

<榆林>天正华意电气设备有限公司 无线三相氧化锌避雷器测试仪榆林靠谱厂家

榆林非线性电阻测试仪投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723过电器保护测试仪避雷器测试仪器工频放电电压的测试工频放电电压的测试仪工频放电电压的测试装置过电压保护器试仪过电压保护器检测仪灭磁过电压测试仪灭磁和转子过电压保护试验励磁系统的灭磁及过电压性能测试

<榆林>天正华意电气设备有限公司 无线三相氧化锌避雷器测试仪榆林靠谱厂家

榆林非线性电阻测试仪技术指标1.工作电源：AC220V/50Hz；若选配内带高能锂离子电池，内部电池供电，充电时间>3小时，连续工作时间>8小时。2.测量范围：泄漏电流:0-10mA（可扩展）； 电压:30-100V（可扩展）；220V电场强度输入范围：30kV/m~300kV/m（选配）。3.测量准确度：电流：全电流>100μA，±5%读数±1个字；电压：基准电压信号>30V时，±2%读数±1个字；4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值，避雷器功耗。 5.电压基准信号取样方式：20米（可扩展）6.仪器尺寸： 主机360mm×260mm×140mm 7.仪器重量： 主机5.0kg 四、仪器面板介绍图2PT信号航插：接PT二次电压信号或感应板信号。氧化锌避雷器泄漏电流按有效值分为0-2mA / >2mA两个档。电流航插：接氧化锌避雷器泄漏电流信号。接地端：接地端必须接地，泄漏电流通过接地端流向大地。打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。RS232：RS232是与计算机相连的串口通信接口，是用户选配接口。LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。液晶： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。键盘：由上、下、左、右、确定、打印、保存、退出8个键组成，是用户和设备交互的终端。电源开关：一般接AC220V外部电源，并带保险切断\闭合外部电源；若选配内带高能锂离子电池，切断\闭合供电电池电源。充电端：若选配内带高能锂离子电池，仪器带此端子，接入充电器充电。 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪 过电压保护器测试仪 过压保护器测试仪 非线性电阻测试仪 氧化锌阀片测试仪 发电机灭磁特性测试仪 感应式氧化锌避雷器阻性电流测试仪 过电压保护装置测试仪 电器设备耐压综合试验仪 压敏型过电压保护装置测试仪

榆林非线性电阻测试仪灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz五、测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图 地铁直流保护测试系统 无线绝缘子分测试仪 零值测定仪 非线性电阻测试仪 感应式避雷器带电测试仪 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪

<榆林>天正华意电气设备有限公司 无线三相氧化锌避雷器测试仪榆林靠谱厂家

榆林非线性电阻测试仪设备常见故障及维护1、设备维护时，为防止意外情况发生请先了解主电路原理或联系设备厂家。 2、非专业人员请勿打开设备。打开设备方法:将设备顶盖四角灰色部分方块 沿缝隙向上轻轻翘起拧掉下面的螺丝将上盖整个打开3、当开启电源表头不亮时请检查电源线连接是否可靠电源插座内置保险是否熔断更换保险(3A):将电源进线插孔下的小盒子拉出更换外露的保险管没有外露的保险管是备用的;4、当开启电源时其中一个表头不亮请检查内部连接是否可靠(表头供电为220V请注意)还有可能是表头自身损坏; 5、测量不准问题若是电压不准请按前述方法重新校验电源谐波大也会造成同步采样不准导致显示不准，请改善电网供电;若是电流不准除校验外请检查内部取样电阻是否损坏;或是主板有故障;6、没有漏电流显示: 的可能是测试线不通请检验 ；有电压显示无电流显示可能是测试线断开或内部线断开;另外可能是表头信号线不通或漏电流设定按钮(红色或绿色)损坏; 是主板故障;请逐一检查;7、漏电流显示的不是测试数据:可能原因一是表头连线松动二是用于漏电流设 定功能的电位器损坏;三是主板故障;8、电压表不显示:可能原因一是内部表头连线松动二是输出短路三是内部衰减板及主板连线不通或主板故障;9、请注意环境湿度对本设备的影响下图为电压与相对湿度使用对照表.请参考 使用;

<榆林>天正华意电气设备有限公司 无线三相氧化锌避雷器测试仪榆林靠谱厂家
<榆林>天正华意电气设备有限公司 无线三相氧化锌避雷器测试仪榆林靠谱厂家

榆林非线性电阻测试仪警告！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。 灭磁及过电压性能测试仪 励磁系统的灭磁及过电压测试仪 励磁系统灭磁及过电压测试仪 励磁系统灭磁过电压性能测试仪 励磁系统灭磁及过电压性能测试仪 发电机灭磁过压保护装置 灭磁过电压测试装置 发电机综合特性测试仪 灭磁过电压和耐压测试仪 灭磁过压直流特性测试仪

榆林非线性电阻测试仪避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的。通常通过避雷器监测仪监测避雷器的动作及泄漏电流，由于密封不良，监测仪在运行中可能进入水分或潮气，使内部元件锈蚀，或其他原因造成监测仪计数器不能正常动作，泄漏电流指示不准。所以《规程》规定，应每年对避雷器监测仪检查一次。我公司研发的避雷器在线监测仪测试仪主要用于校验各种避雷器计数器动作的可靠性及监测仪泄漏电流表头的良好性。本仪器采用触摸屏与按键双重操作方式，满足不同用户的使用习惯。具有动作测试、电流校验、计数器归零、大容量数据存储、U盘导出等多种实用功能，自动化程度高。并可通过快捷键进行一键测试，使用方便。计数器校验适用于阀型避雷器（包括炭化硅普通阀型及炭化硅磁吹阀型及氧化锌避雷器中放电记录记录器放电动作的检查和校验）。监测仪电流表校验适用于3mA～20mA仪器符合电力行业标准《DL474.5-92现场绝缘试验实施导则－避雷器试验标准》的要求，适用于发电厂、变电所现场及修理车间、试验室等各种条件下的试验，本仪器采用手持式设计，外型美观，携带方便，它替代了传统的笨重测试仪器和测试方法。用于避雷器计数器的动作试验，深受广大专业人员的欢迎。二、仪器介绍1、触摸屏：显示仪器各种界面、选项、测试结果等，并可进行触摸操作。2、按键：执行各种仪器操作。：仪器开关，执行开关机操作，开机：在关机状态下，按此键，仪器开机。关机：长按此键，等屏幕变黑后松开此键，关机完成。：复位按键，执行仪器复位操作，使仪器回到待机状态。：确认按键，执行确认操作。：计数按键，动作测试快捷键，长按此键按默认值进行动作测试。：返回按键，执行返回操作。：上下左右方向键，移动光标，或修改数值。提示：本仪器为触屏与按键双重操作功能，触屏操作：直接通过触摸屏操作，选择某项功能；按键操作：通过按键将光标移动至该功能图标后，按确认键进行选择。以下本文中所述，选择某项功能或选项，通过此两种方法都可以实现，下文将不再赘述。

<榆林>天正华意电气设备有限公司 无线三相氧化锌避雷器测试仪榆林靠谱厂家
无线三相氧化锌避雷器测试仪榆林靠谱厂家 <榆林>天正华意电气设备有限公司

榆林非线性电阻测试仪TH-2002消谐电阻器参数测试仪非线性电阻使用说明书青岛天正华意电气设备用限公司1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。

榆林非线性电阻测试仪前言感谢客户购置和使用青岛天正华意电气设备有限公司的产品，为保证用户的人身和被测设备、正确的使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。本说明书仅适用于TH-GII型灭磁过电压测试装置。说明书中包含了使用须知、工作原理、技术指标和产品的使用操作方法等一系列内容。在编写过程中我们尽力做到内容的性和准确性，如果用户在使用过程中有疑问，或者发现有不足或错误之处，欢迎直接联系本公司。二、使用须知灭磁过电压测试装置为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请严格遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫，以防高压电击造成生命危险！在连接和拆卸被试品时一定要在关机且复位状态电压输出为“0”时。2）仪器必须可靠接地！测试时仪器接地端与被测物体可靠连接，严禁开路！3）切勿将输出地与交流电源线短路，造成仪器外壳带电；切勿将高压输出端子与地线短路，以免发生意外！4）测试灯或超漏报警灯若有损坏，必须及时更换。检查故障时必须关掉测试装置电源。仪器空载时显示有微小漏电流属正常现象。5）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。6）打开电源开关前要将“电压输出旋钮”调到“0”。7）供电电源为220V、50Hz工频电源。8）测试中和有高压输出时，不得接触被试品。9）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。注意事项：操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被试品链接或拆卸操作！

<榆林>天正华意电气设备有限公司 无线三相氧化锌避雷器测试仪榆林靠谱厂家

榆林非线性电阻测试仪设备常见故障及维护1、设备维护时，为防止意外情况发生请先了解主电路原理或联系设备厂家。 2、非专业人员请勿打开设备。打开设备方法:将设备顶盖四角灰色部分方块 沿缝隙向上轻轻翘起拧掉下面的螺丝将上盖整个打开3、当开启电源表头不亮时请检查电源线连接是否可靠电源插座内置保险是否熔断更换保险(3A):将电源进线插孔下的小盒子拉出更换外露的保险管没有外露的保险管是备用的;4、当开启电源时其中一个表头不亮请检查内部连接是否可靠(表头供电为220V请注意)还有可能是表头自身损坏; 5、测量不准问题若是电压不准请按前述方法重新校验电源谐波大也会造成同步采样不准导致显示不准，请改善电网供电;若是电流不准除校验外请检查内部取样电阻是否损坏;或是主板有故障;6、没有漏电流显示: 的可能是测试线不通请检验 ；有电压显示无电流显示可能是测试线断开或内部线断开;另外可能是表头信号线不通或漏电流设定按钮(红色或绿色)损坏; 是主板故障;请逐一检查;7、漏电流显示的不是测试数据:可能原因一是表头连线松动二是用于漏电流设 定功能的电位器损坏;三是主板故障;8、电压表不显示:可能原因一是内部表头连线松动二是输出短路三是内部衰减板及主板连线不通或主板故障;9、请注意环境湿度对本设备的影响下图为电压与相对湿度使用对照表.请参考 使用;

<榆林>天正华意电气设备有限公司
无线三相氧化锌避雷器测试仪榆林靠谱厂家 <榆林>天正华意电气设备有限公司

榆林非线性电阻测试仪技术指标3.1 直流1mA参考电压试验⑴ 额定输出(DC)：电压0.0～30.0kV 电流0～1000μA ⑵ 测量范围：电流0～1000μA 电压：0.0～30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1.5%3.2直流10mA参考电压试验⑴ 额定输出(DC)：电压0.01～0.5kV 电流0～50mA⑵ 测量范围：电流0～50000μA 电压：0.0～5000V⑶ 分辨率：电流0.1uA 电压：0.01kV⑷ 测量准确度：±1.5%3.3 其他参数⑴ 具有残压自动泄放功能⑵ 具有打印功能⑶ 电源供电方式：免维护高能锂电池组⑷ 环境温度： -10℃～+50℃ 相对湿度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 仪器面板图图1 仪器面板布局图1.仪器外箱：高强度ABS密封箱2.直流端子：直流高压正输出端子3.接地端子：直流高压负输出端子，同时用作接地端子，试验时必须可靠接地4.充电接口：内置电池充电口，必须使用附配的专用充电器5.电量显示窗：内置电池的电量显示6.高压输出开关：置于OUT时允许在测量时输出高压，置于OFF时禁止输出高压7.工作电源插口：仪器可外接220V市电作为供电电源8.保险管座：用于安装市电方式工作时的保险管9.工作开关：仪器工作电源开关10.高压输出声光报警提示：当仪器输出高压时发生声光报警提示现场操作人员11.按键：仪器操作功能按键12.液晶屏：仪器工作与测试状态显示13.打印机：测试数据的即时打印

榆林非线性电阻测试仪技术参数1.输出电压：200～1600V可调（步进值25V）满足各类计数器动作电压；2.电 容 量：10uF；3.放电电流：大于100A，输出冲击电流符合波形8/20μS；4.电流校验：输出校验电流 0.5～20mA可调（根据表头 电流值设置），可进行5档步进设置，步进值可调；按设置值自动输出，自动停止；电流方式峰值/有效值可选，满足各类监测仪的表头校验；输出精度1%；5.计数器归零： 设置上限可达999；设置后自动动作，自动计数；清零后自动停止，无需人为干预；6.存储空间：仪器自带大容量存储芯片，存储数据可达500条；7.供电方式：可充电锂电池，一次充满电，可进行动作测试2000次以上；8.电池容量：12V/3200mAH9.仪器外型：238mm×134mm×45mm。10.仪器重量：1kg。四、性能特点1.触摸屏+按键操作：触摸屏与按键均可操作，满足不同客户使用习惯。2.一键测试：通过计数快捷键，可一键完成动作测试；3.U盘导出：可使用U盘将存储数据导出。4.可靠：仪器外壳采用ABS塑料材质，高压输出无金属外露，操作者有保障，不会被电击；5.测试方便：本仪器配件中配有一套测试线，同时还有一个拉杆线，能够满足不同试验方式的需要。6.日历时钟：仪器自带标准日历时钟功能，并可进行设置修改。五、使用方法1、接线将黑色线一端接测试仪接地端另一端接计数器接地端。红色线或拉杆线接测试仪高压输出端另一端接计数器高压端，
