佛山高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。

佛山高低压开关柜通电试验台技术特点电气隔离——电源输入输出完全隔离，开关操作回路的单端接地不会形成接地短路。高频开关电源——稳定 采用高频开关电源技术，输出电压的稳定性高，纹波系数小，完全克服传统整流电源加上负载电压便瞬时下垮的问题。大功率直流源——可靠产品瞬时电流达到20A，过流过压保护齐全，并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。 美观轻便坚固——耐用产品采用铝合金机箱，外形美观，小巧轻便，结构牢固，能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单，能保证野外环境可靠工作。技术指标输入电源：AC220V±10％ 50Hz直流输出：0～270V 连续可调20 A额定电流：10A 瞬时电流：20A 纹波系数：＜1％电压稳定度：＜1％环境温度：-20～50℃环境湿度：≤75％RH仪器重量：4.5kg

<佛山>天正华意电气设备有限公司 佛山电容器放电试验装置 -批发价格-优质货源

佛山高低压开关柜通电试验台一直按“确定”退出并自动保存设置，设置好参数后系统自动保存断电不丢失。设置输出时间的目的有两个，1、是为了防止当辅助触点转换不到位时分合闸线圈长时间带电。2、当超出所设置的输出时间，还没有分闸或合闸，进行拒分拒合错误判断。输出时间如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，可能导致发热甚至烧毁。如果设置过短，可能会出现断路器拒分拒合现象。当选择电保持，做重合闸实验时储能时间为每次重合闸的间隔时间。时间设置范围为0.01s-999.99s，磨合次数设置范围为0-999999次。选择磨合方式：按“↑”“↓”选择“参数设置” 如图4。，再按“确定” 进入图5，按“↑”“↓”选择“磨合方式”，再按“确定”键，进入图7，选择“合—分”磨合或“重合闸”磨合 、选择输出方式：按“↑”“↓”选择“输出方式” 如图4。再按“确定”键，进入图8电保持为继电器模式，只有一个合闸线圈，通电合闸断电分闸。机械保持为常规断路器模式，合分闸各一个线圈，合闸线圈通电合闸，分闸线圈通电分闸。5、辅助设置： 按“↑”“↓”选择“辅助设置” 如图4。再按“确定”键，进入图9，选择对应的方式检测常开：当选择检测常开时，辅助开关状态接线应接到常开触点。

<佛山>天正华意电气设备有限公司 佛山电容器放电试验装置 -批发价格-优质货源

佛山高低压开关柜通电试验台高压断路器磨合测试系统提供以下服务：○ 两年免费质保。 注：人为损坏酌情处理。○ 本产品享受终生维修。○ 电话技术支持。○ 如果产品软件有更新，一年内享受免费升级服务。▲ 在使用本产品之前请您核对您的产品装箱清单：1、高压断路器磨合测试系统主机 一台2、笔记本电脑（客户自备 ） 一台3、电源线 一根4、测试线（一端已焊接好） 一套5、串口电脑连接线 一根6、串口转USB口连接线（备用） 一根备注：为了测试稳定，如电脑有RS232接口请尽可能使用电脑自带的RS232接口。7、说明书、保修卡、合格证 一套8、高压断路器测试软件（光盘或U盘） 一套▲ 在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端都不能短路。3、合分闸输出端不能串接电源。4、开关状态输入和储能状态输入必须接空接点，不能外加电源。5、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器。6、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。7、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。8、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。9、仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。

佛山电容器放电试验装置 -批发价格-优质货源 <佛山>天正华意电气设备有限公司

佛山高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。

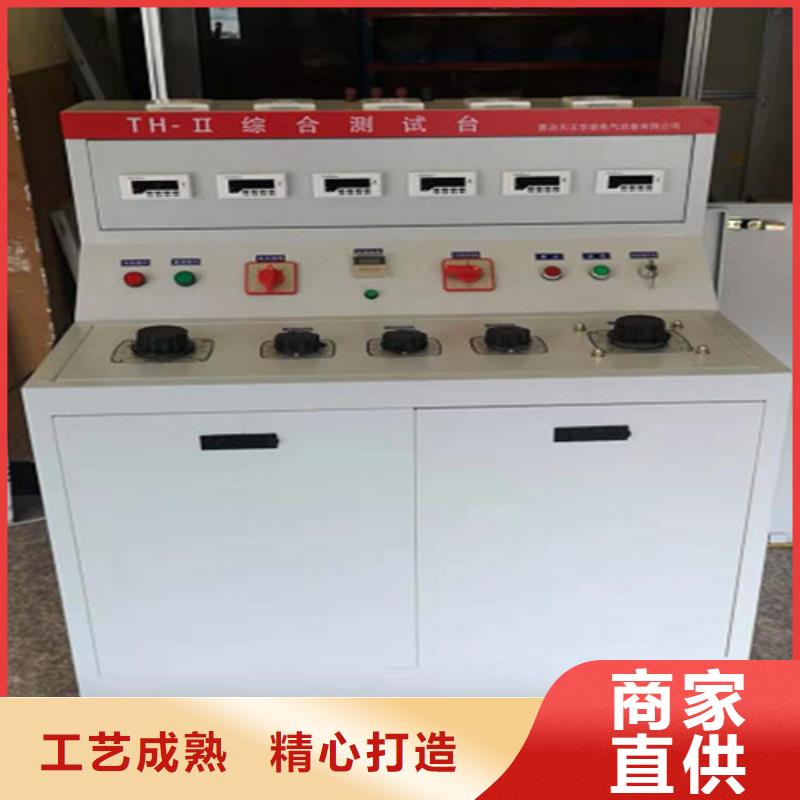

佛山高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值） 一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱） 二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关

<佛山>天正华意电气设备有限公司 佛山电容器放电试验装置 -批发价格-优质货源

佛山高低压开关柜通电试验台 、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。 注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。

<佛山>天正华意电气设备有限公司 佛山电容器放电试验装置 -批发价格-优质货源
佛山电容器放电试验装置 -批发价格-优质货源 <佛山>天正华意电气设备有限公司

佛山高低压开关柜通电试验台 仪器使用注意事项 使用仪器前请首先将仪器可靠接地，以确保人身及仪器。 2.使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。 3.仪器在工作时内部有220V直流电流输出，请注意。 4.在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。5.各断口线连接必须良好，以免因开关振动影响测试数据。6.仪器内部有220V电压，请不要打开机壳。TH-HC高压开关综合特性测试仪一、概述随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。

<佛山>天正华意电气设备有限公司 佛山电容器放电试验装置 -批发价格-优质货源

佛山高低压开关柜通电试验台 概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关

<佛山>天正华意电气设备有限公司

佛山高低压开关柜通电试验台 矿用高低压开关保护器试验台使用说明书青岛天正华意电气设备有限公司一：概述该设备主要是测量煤矿机修厂维修开关的必备助手，它能提供各种开关的工作电源和大电流，及开关的动作时间，三相同步测量，漏电电阻试验，真空管耐压测试等。二：主要技术参数工作电压：三相四线，380V，50Hz。三相可调电输出：0-660V/0-1140V，容量范围65％-120％U e可调，容量为3kVA。单相模拟信号：0-36V，0-127V，0-380V。试验大电流： 0-2500A动作时间测量：0-999.99s。计时精度：1ms。电阻投入：0-145KΩ。三相同步测量：0-999.99s真空管耐压测试仪：0-10kV。接触电阻测量精度：1微欧。记时装置精度：0.001秒。三 ：适用范围可检测的各种馈电开关、启动器、照明综保、多回路组合开关及单独对各常用保护器，如JDB系列的性能检测。配合开关本体，可对所有保护器进行检测。可对各开关进行漏电闭锁、漏电、过载、短路、缺相、三相不平衡、断路器同步、真空管接触电阻、工频耐压等实验。

佛山电容器放电试验装置 -批发价格-优质货源

佛山高低压开关柜通电试验台剩余电流动作特性测试仪是按照标准GB16917.1-2014/GB16916.1-2014制作的，它是专门用于小型漏电断路器动作特性的自动校验。仪器以ARM-7高速处理器为核心，配以高速真有效值A/D转换器和带市电跟踪的DSS正弦信号发生器及功率放大器，仪器自动输出电流，可进行动作电流、动作时间等试验项目，是塑壳漏电断路器校验的理想设备。1、产品外观仅供参考 根据功率大小不一样仪器由触摸屏、电源开关、输出插座等部分，操作简便、显示清晰，美观大方。2、功能特点?24位高速高精度真有效值AD转换，对动作电流及电压进行采样?高速处理器对动作时间进行采样?支持标准Modbus-RTU通讯协议?支持常规产品动作电流快速选择及非常规产品动作电流单独设置?32位嵌入式处理器，高速处理大量通讯数据?RS232/485全速率异步串行通信接口，波特率可达115200bps?输入输出信号隔离保护，工作?软硬件看门狗WDT设计，保证系统稳定?配置参数存储于flash存储器，掉电不丢失，保存?软硬件抗干扰设计，可适应电磁环境较为恶劣的场合

<佛山>天正华意电气设备有限公司
<佛山>天正华意电气设备有限公司 佛山电容器放电试验装置 -批发价格-优质货源

佛山高低压开关柜通电试验台 漏电保护调试：（以JDB-225；660V为例）在测试台工作电压41.4及30.6伏二种情况下，在测试保护器上的接线柱33和9之间接上可调电阻，阻值由大（27K）至小（17K）逐渐变化，直至不能启动为 止，记录此时阻值即为漏电闭锁电阻R闭。5：缺相保护测试：对于单相保护器，如JDB-80、DZB-1等在正常启动后，将电流调压器调零（相当于缺相），保护器能够自动跳闸，表示缺相保护完好。对于JDB225，80A为例，中间B相缺相，（即用导线将B相连结短路），将电流调至1.05倍（84A）并将电秒表清零，开始计时，小于2S跳闸表示缺相功能完好。6：测试热继电器将热继电器的进线端和出线端互相串联或单相轮流接于大电流发生器接线柱上将常闭触点根测试台上的电路组合接好，按下启动按钮，调整输出电流，即可作额定电流或过载电流试验，热继电器动作后能自动跳闸并计时。7：熔断器测试：这是破坏性试验，只能用于抽检，将熔断器两端接于大电流接线柱上，可作额定电流或过载电流试验六：真空接触器三相同步试验方法1：按图接好真空接触器连接线2：将0-400V信号调整到和真空接触器线圈电压相符，按下三相计时按钮，大概2-10S，看电秒表三相数值是否一致，三相时间不能相差3％即可七：0-1200V1：按下面板1200V控制，调整水平面板上调压器，即可调整0-1200V输出，接线端子在控制柜后面，“UA、UB、UC、O”八：电阻调整方法0-145K电阻调整，左边是0-10-20……90K 调整，中间是0-5K-10-15K……45K右边是0-1K-2K……9K调整；假如需要35K电阻，那么先将左边选择开关拨至30K，中间选择开关拨至5K，右边选择2K将电阻输出开关拨至“投”电阻输出即为“37K”

佛山高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。

<佛山>天正华意电气设备有限公司 佛山电容器放电试验装置 -批发价格-优质货源

佛山高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值） 一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱） 二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关
