德州互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151．CT校验：152．CT直阻测量：153．PT变比极性测量：16六、注意事项18前 言电流互感器是电力系统计量装置的重要组成部件，其精度直接影响计量装置对用户电费计量的准确性；因此对电流互感器的定期检测是电力部门必须要做的工作；目前国内传统的互感器检定方法大多采用比较测差法，即在进行检定互感器时，将被检互感器二次接负荷（常用负荷箱代替），与同变比的标准互感器进行比较，由升流（升压）器给二者提供一次电流（电压），而二者的二次差流（差压）信号输入校验仪，由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法，需要大电流（电压）电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A，电源设备容量高达数十千伏安，体积庞大，且接线困难，在现场检定互感器很不方便。针对以上这种情况，我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪；本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪，在进行互感器检定时，不需要调压器、大电流升流器和标准互感器及负荷箱，只需带上本仪器就可按标准测量电流互感器的比差和角差，还可测量电流1％~120％间任意百分比的比差和角差；可直接测量电流互感器和电压互感器的变比；可定性的测量电压互感器的比差和角差；可现场测量电流和电压互感器的实际二次负荷，检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

德州互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置：　在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。

德州互感器综合测试仪PT二次负荷测试界面 图35，PT二次负荷接线图7、直阻测试： 请参照第14页CT直阻测试。十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图36），根据需要选择“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“退出”等测试选项，选定测试项目后，进入图39测试界面，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，在图37中，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图36图37十一.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至C盘根目录。11.2首先，安装“wic_x86_chs.exe”文件，其次，安装“dotNetFx40_Full_x86_x64.exe”软件，默认安装地址即可。11.3安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe”操作软件，如图38即为上位机操作软件。11.4在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.5如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图38中选择打开“选择文件”，出现图39操作窗口，在图39中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。

德州互感器综合测试仪测试完成后按下台体的复位键此时调压器自动回到零位，再将互感器校验仪按“复位”键退回到开始界面，然后关掉台体总电源。电压互感器的测量、阻抗测量和导纳测量方法同电流互感器的测量方法一致。用户可以参照电流互感器测试方法接线测量。测试前，请先阅读相关接线图，并由有资质的专业人员接线操作。如有不清楚，请先电话联系厂家，问清后再操作。－注意：再按↓、为设置被测互感器的等级，如下图；光标移动到“开始测量”，按“确定”键就可进入测量界面；在下一界面可选择规程测量和直接测量。注意：参数按被测互感器的铭牌上正确设置。用↑、↓、确定、退出就可完成此设置。然后按“确认”键开始测量，然后将升压器慢慢上升，就可清楚的看到其测量对象、等级、精度及其相关信息均有显示。百分表、比差及角差采用大字体显示，便于观察。到了此界面就可看出它的误差是否在精度范围内。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。－术语警告：警告字句指出可能造成人身伤亡的状况或做法。小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

德州互感器综合测试仪 CT一次通流测试界面 、CT一次通流接线图 6、CT交流耐压试验1）参数设置：　在CT主界面中，选择“交流耐压”后，进入测试界面（图18），设置好设定电压值：0～1000V。2）实验：接线图见图19，被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图18，CT交流耐压测试界面 ，CT交流耐压接线图7、CT负荷试验1、参数设置：在CT测试主界面中，选择进入“负荷”试验界面（如图20），设置二次侧额定电流： 1A或5A。线电阻：只在测试负载箱时使用（按照负载箱铭牌设定）2、试验测试仪的K1、K2为电压输出端，参照图21进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存”打印”及“退出”选项进行下一步操作。图20，CT二次负荷测试界面 CT二次负荷接线图8、直阻测试 、校零：在CT测试主界面中，选择进入“直阻”试验界面（如图22），试验前应先对测试用导线进行校零，在CT主界面显示菜单上通过控制器选中 直阻测试项，进入直阻测试界面并选择“校零” 校零前将测试导线的线夹对接（测试线短接）（图23），然后进行校零，校零完成后，界面提示“校零完毕、试验：校零结束后，参照图24接好测试线，测试仪的D1、D2接被测绕组，选中 “开始” 键即开始测试，试验完成后，即显示直阻测试结果，可以选择 “保存打印”及“退出”选项进行下一步操作。图22，直阻测试界面，导线阻值清零接线图图24，直阻测试接线图9.PT测试进行电压互感器功能测试时，请移动光标至PT，并选择相应测试选项。1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“励磁”试验界面，励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。

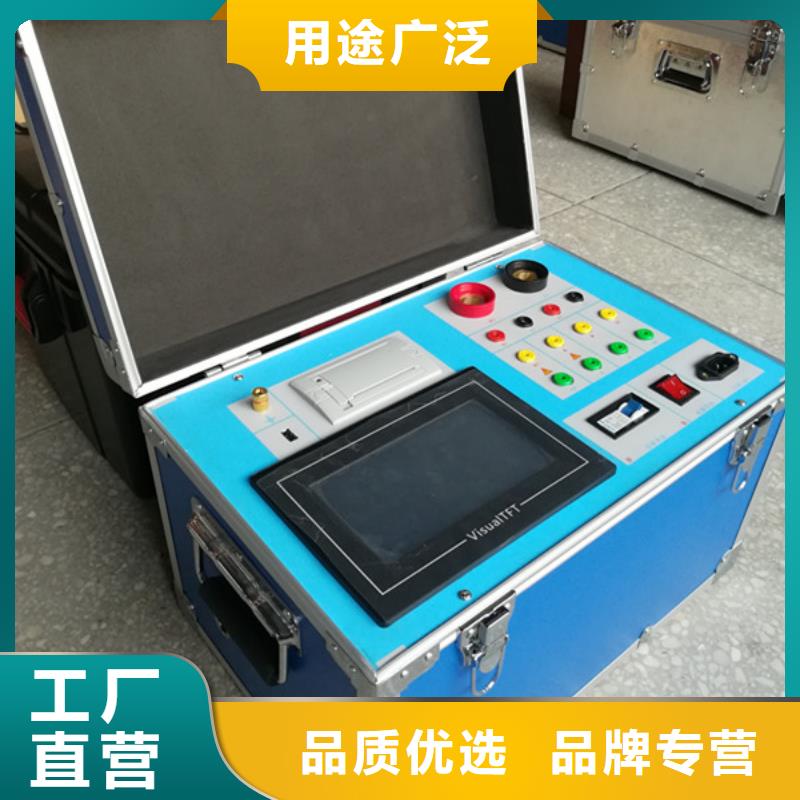

德州互感器综合测试仪工作条件要求1、输入电压 220Vac±10％、额定频率 50Hz； 2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证；3、参数对应的环境温度是23℃±5℃； 4、保证值在出厂校验后一年内有效。六. 产品硬件结构6.1．面板结构: （图1）图16.2．面板注释：1 —— 设备接地端子2 ——U盘转存口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护（功率）开关7 ——P1、P2：CT变比/极性试验时，大电流输出端口8 ——S1、S2：CT变比/极性试验时，二次侧接入端口9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口10 ——A、X ：PT变比/极性时，一次侧接入端口11 ——a、x ：PT变比/极性时，二次侧接入端口12 ——D1、D2 ：CT/PT 二次直阻测试时，二次侧接入端口（选配）13 ——主机电源开关14 ——主机电源插座15 、16、17、18、19、20——主要功能接线简图七.操作方式及主界面介绍7.1、控制器使用方法控制器有三种操作状态：“左旋”，“右旋”，“按下”。使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。7.2、主菜单 （见图2）开机之后默认进入CT测试，CT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“一次通流” 、“数据查询”、“退磁” 、“PT”10种选项，可以使用旋转控制器进行选择和设置。如图2所示，当“类型”后面为带有灰色背景的 CT 时，表示当前为CT测试。旋转光标到“PT”并按下，则进入PT测试界面，如图3。PT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“数据查询”、“退磁” 、“CT”9种选项，可以使用旋转控制器进行选择和设置。如图3所示，当“类型”后面为带有灰色背景的 PT 时表示当前为PT测试。旋转光标到“CT”并按下，则进入CT测试界面，

德州互感器综合测试仪导纳参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。3）手动测量点击选择额定一次值，输入手动升压值（＜＝4000V），点击升压，等待升压结束后，显示被测互感器的比差，角差，UoUx值。（注：手动测量的负荷为0）注：系统密码出厂时为4）系统参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。4、系统误差修正进入“系统设置”界面，点击“导纳参数”，输入密码（）。“同相分量”修正测试结果的“比差”，“正交分量”修正测试结果的“角差”。如果“同相分量”输入0.2，“正交分量”输入2，然后点击“更新”，则测试结果的额定和下限负荷的比差都会加上0.2％，角差都会加上2分。如何输入为负值，则为减。5、误差数据界面可以对保存的误差数据进行查询：第五章仪器的维护一、 保养仪器应保存于清洁干燥的环境中，温度在0℃～40℃，湿度小于80％；不要放置在阳光下暴晒。二、保修事项自售出日起，仪器保修两年，终身维护。三、 仪器升级一、通过网线连接电脑和开发板用网线连接电脑和开发板修改电脑IP，如下图（连通开发板和电脑，即保证电脑和开发板在同一网段）

德州互感器综合测试仪另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有增大二次电缆界面积（减少二次阻抗） 串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） 提高电流互感器变比（增大励磁阻抗）图45误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）附录四、时间设置说明开机前先按下旋转控制器不要松开，打开电源，当进度条进完后停3秒之后，松开旋转控制器，此时可看到如图46的界面，此时旋转“控制器”把前两个99设置为01，按下“控制器”。光标移动到后两位的99，再次旋转“控制器”，把后两位也设置为01，按下“控制器”。此时可进入到界面47，在此界面中可设置时间，设置方式是先按下控制器，再旋转设置数字，设置完毕后再次按下控制器表示确认，光标会进入到下个选项、智能提示说明 在做各种测试时，新上手的用户可能会对接线及操作不熟练，导致实验数据出现错误的结果。在这种情况下，会让您无所适从，基于此我们加上了一些简单的智能提示，使新用户更易上手，使老用户减少误操作。如图48到图51，举例说明了伏安特性与变比极性测试时易出现的一些问题。1、伏安特性测试时空开（功率开关）忘记打开的提示。2、伏安特性测试时接线错误的提示。（CT的二次绕组应接在K1/K2有时用户会误接在S1/S2）。3、变比极性测试时空开忘记打开或者一次电流线没有接上。4、变比极性测试时CT二次的接线没有接对。

德州互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。

德州互感器综合测试仪仪器稳定度高，系统可长期稳定运行，性能不随时间发生改变。第二章 指标参数?误差测试范围： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3这12种变比、精度0.2级及以下的电容式电压互感器。?支持测试CVT二次绕组数目达到3组，即1a1n，2a2n，3a3n（亦可升级至4a4n），每组二次负荷500VA。?能存贮超过1000组测试数据，配备USB接口。?准确度等级：0.05级?仪器重量约22kg。第三章功能简介一、面板说明（a.前面板)1. 大屏幕带背光触摸屏式液晶显示屏分辨率为1024×600点，所有的测量数据和相关操作提示全部中文显示。2．CVT二次绕组1a1n仪器内部采用四线接法，面板上的1a两个黄色端子对应接到互感器二次的1a端上，1n的两个黑端子对应接到互感器二次的1n端上。3．CVT二次绕组2a2n面板上的2a两个绿色端子对应接到互感器二次的2a端上，2n的两个黑端子对应接到互感器二次的2n端上。4．CVT二次绕组3a3n面板上的3a两个红色端子对应接到互感器二次的3a端上，3n的两个黑端子对应接到互感器二次的3n端上。5．RJ45网口仪器软件升级接口。

德州互感器综合测试仪主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有八个可选项，分别为：CT规程测试、CT单点测试、CT直阻测试、CT变比粗测、PT变比极性、国标查询、历史数据、系统设置。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘CT规程测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。顶端显示栏显示出设备名称和编号、当前的日期和时间；底端栏为提示行，提示出当前选项的功能。各功能选项的用途分别为：?CT规程测试：按互感器检定规程对被测CT进行各负荷点校验，给出检测结果。?CT单点测试：对被测CT进行自选负荷点校验，给出检测结果。?CT直阻测试：对被测CT的直流电阻进行测量。?CT变比粗测：对被测CT进行变比值的粗略测量。?PT变比极性：对PT进行变比和极性的近似测量。?国标查询：仪器内置互感器校验的标准，通过次界面可以查阅相关的标准要求。?历史数据：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?系统设置：生产厂商调试用界面，用户不需了解。2、CT规程测试界面在选中‘CT规程测试’功能时，进入规程测试设置屏。如图4所示：图4、CT规程测试参数设置界面参数设置屏可见，项目有：试品编号、试品型号、额定电流、额定负荷、CT_变比、CT_精度、功率因数、设置日期、设置时间、开始规程测试；同时还给出具体接线图。各项参数的含义和作用如下：?试品编号：对被测CT人为的进行编号，以便查询方便，多可设置12位数字或字母。?试品型号：被测CT的型号，多可设置12位数字或字母。?

德州互感器综合测试仪退磁过程中时，光标在“开始”选项上，并不停闪烁，当测试仪检测完毕后，，装置退磁会自动停止，界面提示“退磁完毕”。3、PT变比极性试验 1）参数设置：测试界面见图28。一次：0～1000V。二次：100V、100/√3、100/3、150V、220V。2）开始试验： 参照图29进行接线，PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。 图28，PT变比极性测试界面 PT变比极性（角差比差）接线图4、PT角差比差试验1）参数设置：在PT测试主界面中，选择进入“角差比差”试验界面（如图30），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次： 3～500KV额定二次： 100V、100/√3、100/3、150V、220V额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：参照图29进行接线，PT一次侧接A、X，CT二次侧接a、x。设置参数后，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始。

德州互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?

德州互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151．CT校验：152．CT直阻测量：153．PT变比极性测量：16六、注意事项18前 言电流互感器是电力系统计量装置的重要组成部件，其精度直接影响计量装置对用户电费计量的准确性；因此对电流互感器的定期检测是电力部门必须要做的工作；目前国内传统的互感器检定方法大多采用比较测差法，即在进行检定互感器时，将被检互感器二次接负荷（常用负荷箱代替），与同变比的标准互感器进行比较，由升流（升压）器给二者提供一次电流（电压），而二者的二次差流（差压）信号输入校验仪，由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法，需要大电流（电压）电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A，电源设备容量高达数十千伏安，体积庞大，且接线困难，在现场检定互感器很不方便。针对以上这种情况，我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪；本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪，在进行互感器检定时，不需要调压器、大电流升流器和标准互感器及负荷箱，只需带上本仪器就可按标准测量电流互感器的比差和角差，还可测量电流1％~120％间任意百分比的比差和角差；可直接测量电流互感器和电压互感器的变比；可定性的测量电压互感器的比差和角差；可现场测量电流和电压互感器的实际二次负荷，检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

德州互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?

德州互感器综合测试仪PT二次负荷测试界面 图35，PT二次负荷接线图7、直阻测试： 请参照第14页CT直阻测试。十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图36），根据需要选择“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“退出”等测试选项，选定测试项目后，进入图39测试界面，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，在图37中，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图36图37十一.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至C盘根目录。11.2首先，安装“wic_x86_chs.exe”文件，其次，安装“dotNetFx40_Full_x86_x64.exe”软件，默认安装地址即可。11.3安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe”操作软件，如图38即为上位机操作软件。11.4在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.5如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图38中选择打开“选择文件”，出现图39操作窗口，在图39中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。
