乐山触指压力测试仪TH-11型智能型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用7吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置不可或缺的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。二．性能特点1．本机可通过交直流110V-250V供电，方便用户使用变电站内直流电源。也可以使用交流供电。极大地方便了用户使用。2．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。3．本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。使用内部供电锂及外部输入电源为直流时，本机所带的直流输出电源不可用。（此功能为选配功能，如需要请在订货时注明）

乐山触指压力测试仪TH-DR具备先进的DSP数据处理能力，可实现稳态信号分析，如谐波分析、有效值/派生量计算，以及信号暂态过程的捕捉、记录。TH-DR配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线与TH-DR联机，实现远程控制、数据共享、电气试验等功能。TH-DR小型在线录波仪主要功能包括：故障录波：按用户预先定义的故障判据，TH-DR实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：TH-DR多可接入16路开关量、16路模拟量。TH-DR实时计算模拟量有效值，派生量（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，21次）、矢量图。有效值、开关量可以实时传输给上位机。

<乐山>天正华意电气设备有限公司 直流开关按秒测试仪乐山放心购买
直流开关按秒测试仪乐山放心购买 <乐山>天正华意电气设备有限公司

乐山触指压力测试仪针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。该仪器也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。二.主要技术参数工作环境：-10～40℃，≤80％RH 大气压力 86～106kpa电源电压：机内锂电池：≤20 W测量范围：≤1000 N 误差：≤1％读数±1N测量直径（触指开距）：20mm～90mm (常规)小于20mm大于150mm（可定制）内置锂电池，电源工作时间：≥6小时（可定制）。充电方式：专用充电器接面板锂电池充电接口充电；传感器信号线长度：10m绝缘电阻 ＞2MΩ介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

<乐山>天正华意电气设备有限公司 直流开关按秒测试仪乐山放心购买

乐山触指压力测试仪注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，如有几对触指则应分别测量隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。

<乐山>天正华意电气设备有限公司 直流开关按秒测试仪乐山放心购买 直流开关按秒测试仪乐山放心购买 <乐山>天正华意电气设备有限公司

乐山触指压力测试仪请勿在易爆环境中操作。保持产品表面清洁和干燥。术语警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。目录一、概述 1二、结构特征 2三、技术特性 4四、仪器使用及操作 6五、测量操作 10六、故障分析及排除 10七、日常维护与保养 13一、概述随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。

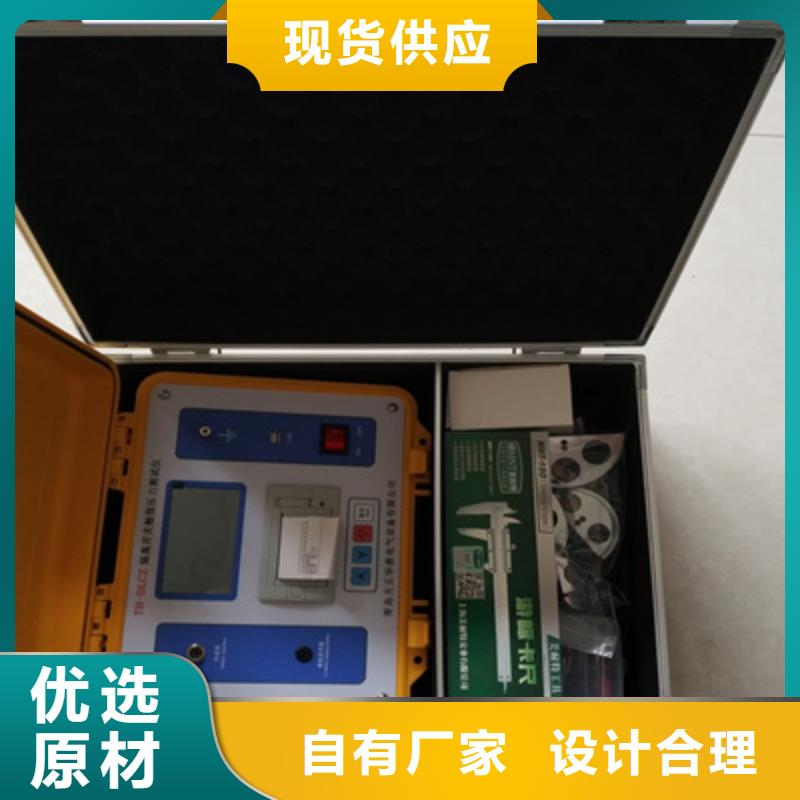

乐山触指压力测试仪TH-DLCZ触指压力检测仪使用说明书青岛天正华意电气设备有限公司一.概述隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。

<乐山>天正华意电气设备有限公司 直流开关按秒测试仪乐山放心购买 <乐山>天正华意电气设备有限公司

乐山触指压力测试仪防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

乐山触指压力测试仪用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸：Φ35 D49标准尺寸：Φ49D55标准尺寸：Φ55D79标准尺寸：Φ79D109标准尺寸：Φ109 五、测量操作(特别注意:接通和断开传感器之前请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象 排除办法 备注开机后无显示 电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。 显示屏按下按键不能操作 返厂处理。 压力传感器空载静止测量值不为零（相差10N以上） 在测量确认界面按清零键；仪器未标定或需要重新标定。 七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查 1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

<乐山>天正华意电气设备有限公司 直流开关按秒测试仪乐山放心购买

乐山触指压力测试仪请勿在易爆环境中操作。保持产品表面清洁和干燥。术语警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。目录一、概述 1二、结构特征 2三、技术特性 4四、仪器使用及操作 6五、测量操作 10六、故障分析及排除 10七、日常维护与保养 13一、概述随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。

<乐山>天正华意电气设备有限公司

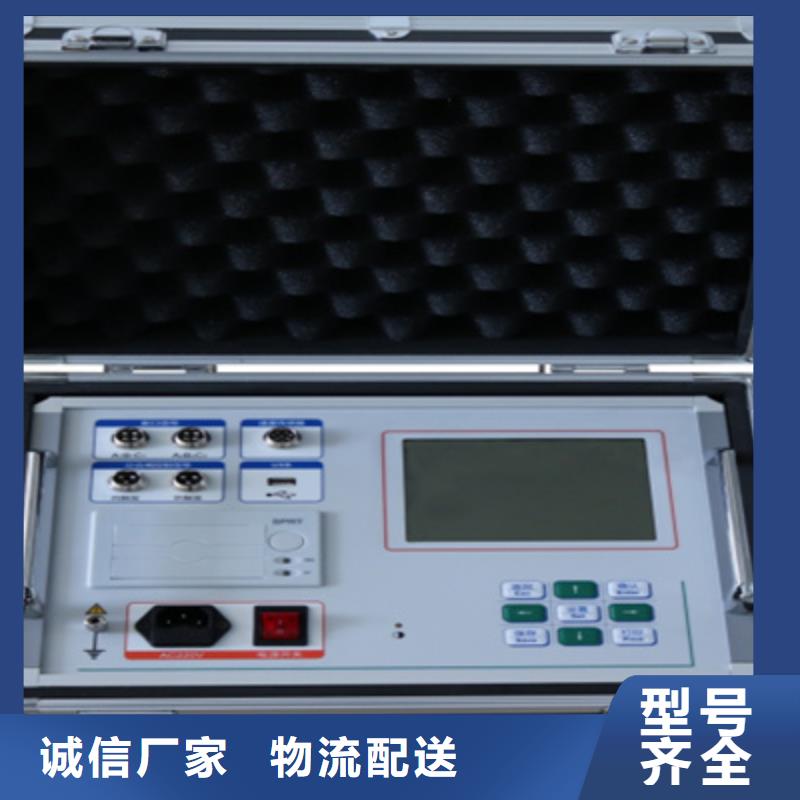

乐山触指压力测试仪建立标准数据库，通过标准数据和刚测量出来的同类型断路器数据进自动分析比对，判断是否合格，及时发现问题。9、电机储能测试，测量出电机储能时间和电流。10、专业数据管理软件，通过建立的变电站名和线路名称，将测试数据保存到指定处，方便后期管理，历史数据比对，查询。三、技术参数：1、时间测量：等待信号时间0～20S，线圈、断口采集时间0～299ms，分辨率0.01ms，精度：0.1％±2个字；2、电流测量：0.1-200A，检测精度±5％，小检测值±100mA；3、电压测量：DC10-300V，检测精度±5％，小检测值±50mA；4、速度测量：速度及行程测量：刚分、刚合速度，分、合闸瞬时速度，分、合闸速度及平均速度；总行程、开距、超程、过冲行程、返弹行程；5、测速范围：0.1mm传感器 0.01～15.00m/s；360°角度传感器 1周波/ 0.25°，0.01～20.00m/s；6、传感器测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。（选配）直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm。（选配）360线传感器：360о，测量范围：0-999mm，分辨率:0.25о。7、仪器电源：DC12V（请使用专用适配器充电）

<乐山>天正华意电气设备有限公司 直流开关按秒测试仪乐山放心购买

乐山触指压力测试仪TH-DLCZ触指压力检测仪使用说明书青岛天正华意电气设备有限公司一.概述隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。

直流开关按秒测试仪乐山放心购买 <乐山>天正华意电气设备有限公司

乐山触指压力测试仪跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。七．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。a)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。随着用户生产、生活要求水平的提高，对连续供电的要求越来越高，每次进行备自投试验时的转电、停电操作复杂，难免会造成用户短时停电，从而对用户生产、生活造成不同程度的损失，引发用户投诉，要解决此矛盾的办法之一就是利用断路器模拟装置。

<乐山>天正华意电气设备有限公司

乐山触指压力测试仪操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；三、技术特性3.1主要功能1)压力测量功能a)支持多种规格梅花触头的压力的测量。2)液晶显示功能a)支持测量结果数值显示，可以通过按键进行界面切换。3)触摸按键设置功能a)具有参数设置、传感器标定置零、报警设置、系统设置等功能。b)各项设置参数均可通过屏幕查看。4)存储记录功能a)测量数据值记录b)以FAT32文件格式存储5)标定功能a)支持用户标定置零功能6)报警功能a)当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；7)时钟功能a)内置高精度实时时钟功能，可进行日期及时间校准8)数据上传功能a)具备U盘接口，支持测量数据拷贝到上位机。9)电源管理功能a)电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能3.2主要参数1)测量范围：a)压力范围：≤1000Nb)测量直径：33mm～107mm 大于107mm（可定制）2)支持触头型号：D35、D49、D55、D79、D1093)测量误差度：≤1％4)测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.5)采用7寸彩色液晶屏。6)按键采用轻触机械按键。7)采用内置TF卡存储海量的数据，文件以FAT32格式存储8)用户可以一键置零操作。9)报警功能设置范围0-1000N10)时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；11)内置电源工作时间：≥6小时12)充电口电压：12.6V3.3、尺寸及重量主机重量：＜3kg 主机尺寸：330mm ＊ 280mm＊170mm

<乐山>天正华意电气设备有限公司 直流开关按秒测试仪乐山放心购买

乐山触指压力测试仪操作界面五．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。
