济宁接地导通测试仪注意事项连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。2、测试完成后，拆线前，请先按复位键，关断电源，再进行拆线。3、选择电流时要参考该档位所适用的量程，不要超量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，对测试数据精度影响较大，选择适合的输出电流进行测试，是保证测试数据准确稳定的基础。4、用户应及时为仪器充电（至少每月为仪器充电一次），否则在严重亏电时仍不充电，会造成电池不可逆的损坏，缩短电池的使用寿命，影响仪器的正常使用。5、测试过程中如果出现突然自动关机时可能是由于电量不足造成的，这时需要连接充电器进行充电或设置５Ａ以下输出电流应急测试。十、仪器成套性名称数量接地导通测试仪主机一台测 试 线一套三芯电源线一条专用充电器一套保 险 管两支打 印 纸两卷接 地 线一条标 准 电 阻一个使用说明书一本装 箱 单一张合 格 证一张保 修 单一张十一、售后服务仪器自购买之日起壹年内，属于产品质量问题免费维修，终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障，我司提供终身维修服务（收取成本费）。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

济宁接地导通测试仪、保护功能完善，性能更可靠。4、响应速度快，自动刷新数据。5、采用立式机箱结构，结构牢固，便于现场使用。6、智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。7、点阵式液晶，中文菜单。8、热敏打印机，高速、静音，打印输出测试结果。四、技术指标1、输出电流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A档）100μΩ～1Ω （20A档）500μΩ～2Ω （10A档）1mΩ～4Ω（5A档）2mΩ～8Ω (2.5A档）3、准确度：0.2％4、分辨率：0.1μΩ5、工作温度：-10～40℃6、环境湿度：≤80％RH，无结露7、工作电源：AC220V±10％，50HZ±1HZ五、系统介绍仪器面板见图一 1、显示屏：128×32点阵液晶显示器，中文操作。2、电流表头：指示输出电流。3、辉度调整：可调整显示字符的对比度。4、打印机：打印测量电阻值结果。5、按键：执行仪器各种操作：复位：任何时刻按下复位键整机回到初始界面，切断输出电流。选择/打印：选择输出电流，显示测量数据后，按此键1-2秒可打印电阻值。确认：选定电流后按此键，仪器进行测试，显示电阻值后，按此键1-2秒可重新测试，加快数据的稳定。6、电源～220V： AC220V电源插座（带保险）及仪器电源开关。7、 ： 接地柱，为整机外壳接地用，属保护地。8、接线柱：I＋、I-：输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V-：采样电压接线柱，V＋为电压线正端，V-为电压线负端。

济宁绝缘油介电强度测试仪-常规货源当天发出 <济宁>天正华意电气设备有限公司

济宁接地导通测试仪试验接线试验前将随机配置的专用测试线取出，将红色、黑色测试钳线分别夹到连接到被测地网的两根接地引下线上，加持后来回晃动测试钳，以磨掉表面氧化层保证接触良好。测试线另一端连接到仪器面板接线端子，如图2。图2 试验接线2）仪器操作开机界面接地导通测试仪Ver：1.1电池：39.4V 正常2019-01-09 16:32图3 开机界面电池电量充足时按下开机键，仪器屏幕点亮，并显示如图3所示界面。如发现电池电压低于32V，或电池提示“低电”时，应使用随机配置的专用充电器充电，充电操作请参阅“仪器维护”章节。对比度设置：开机界面下按“↑”可增加屏幕显示的对比度，按“↓”可降低屏幕显示的对比度，调整完毕按“F2”保存对比度设置。系统时间设置：开机界面下按“F1”键，配合“↑”键、“↓”键可调整反白区域数值，按“→”键或“←”键可切换反白区域的待调整位，调整完毕按“F2”保存系统时间设置。设置电流：10 A3）电流设置图4 电流设置界面在开机界面下，按“确认”键，即可进入电流设置界面，此时按“↑”键或“↓”键可增加或降低试验电流，可供设置电流选项在1A、5A、10A，可根据试品进行设置，见图4。4）测试显示界面实测电流：0.00A干扰电压：0.00V电阻：0.0000mΩ按确认键进行测试图5测试界面在设置完成并确认接线无误后，按“确认”键即可进入测试界面，

济宁接地导通测试仪功能特点1) 抗干扰能力强：采用软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠，重复性好。2) 特殊电源设计：仪器直流开路电压高，阻断工频干扰电压能力强，阻断工频干扰电压至50V波峰值，并可同时测量现场工频干扰电压幅值。3) 电阻温度换算功能：方便不同温度条件下的测试数据对比，判断接地网出现锈蚀、断裂等变化状况。4) 便携式设计：仪器自带高能锂电池充电电池组，连续工作时间长达8小时，体积小、重量轻，携带方便。5) 全中文菜单：操作简单，直接显示出测量结果是否满足要求，可记录/存储/打印所有的测量数据，且自带微型打印机可现场打印测量结果。3 技术参数1) 测试电流及开路电压：可达到10A/25V。2) 测量方式及电流输出：自动--程序自动加载测试电流手动--选档DC 1A、2A、5A、10A3) 仪器抵抗工频干扰电压能力：仪器选择“有干扰”测量方式时，测试端可抵御工频感应电压范围5~50V。4) 电阻测试范围及准确度：测试电流被测导通阻值范围准确度无干扰有干扰1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作环境：温度-20～50℃ 湿度≤90％RH6) 储存环境：温度-30～60℃ 湿度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用说明图1 面板1—仪器外箱：高强度ABS密封箱； 2—打印机：测试数据的即时打印3—接地端子：仪器外壳地； 4—C1端子：仪器电流输出＋； 5—P1端子：仪器电压输入＋； 6—P2端子：仪器电压输入-； 7—C2端子：仪器电流输出-； 8—充电接口：用于仪器电池充电；9—工作开关：工作电源开关；10—按键：仪器操作功能按键；11—液晶屏：仪器工作与测试过程动态显示；

<济宁>天正华意电气设备有限公司 济宁绝缘油介电强度测试仪-常规货源当天发出

济宁接地导通测试仪测试完毕后一定要先按复位键，方可关闭电源，再拆除测试线。6、测试过程中，禁止移动测试夹和关断供电线路。三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。2、交/直流两种工作方式，现场有无市电均可使用。3、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。4、保护功能完善，性能更可靠。 5、响应速度快，测量数据稳定，测试过程中自动刷新数据。6、智能化功率管理技术，有效减轻仪器内部发热，节约能源。7、不掉电时钟及不掉电存储器，可保存数据。8、热敏打印机，高速、静音。四、技术指标1、输出电流：自动、10A、5A、1A、200mA、40mA、＜5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （＜5mA档）1Ω～250Ω （40mA档）100mΩ～50Ω (200mA档)5mΩ～10Ω (1A档)1mΩ～2Ω (5A档)0.5mΩ～1Ω (10A档)0～100KΩ （自动档）4、准确度： 0.2％5、工作温度：-10～40℃6、工作湿度：＜80％RH，不结露五、系统介绍 仪器面板见图一图一1、交流开关：选择交流工作方式，执行开机/关机操作。（打开交流开关时，请确保直流开关处于关闭状态）。2、交流电源插座：仪器外接电源接口，需接入AC220V，50HZ电源。3、直流开关：选择直流工作方式，执行开机/关机操作。（打开直流开关时，请确保交流开关处于关闭状态）。4、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。5、I＋、 I- ：电流输出端子，I＋为输出电流正，I-为输出电流负。6、V＋、V- ：电压输入端子，V＋为电压线正，V-为电压线负。7、接地柱：仪器接地，保护设备及人身。8、打印机：微型打印机，打印输出测试数据。

<济宁>天正华意电气设备有限公司
<济宁>天正华意电气设备有限公司

济宁接地导通测试仪结构1. U盘插口2. 打印机3. RS232接口4. U＋接线柱5. I＋接线柱6. 30A保险丝（输出电路保护）7. I-接线柱8. U-接线柱9. 接地端10. 充电接口11. 220V市电输入接口12. 3A保险丝（市电输入保护）13. 220V市电输入开关14. 液晶屏15. 打印键16. 返回键17. 上、下、左、右、确定键18. TEST键（测试键）19. 开关机键四. 操作1. 操作使用本仪表时，必须在气候条件良好的情况下进行，在雨、雪、雾、空气湿度较大的情况下禁止使用，以免发生危险。本仪表必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则。用户应及时为仪器充电（至少每2个月为仪器充电一次），否则在严重亏电时仍不充电，会造成电池不可逆的损坏，缩短电池的使用寿命，影响仪器的正常使用。（1）开关机由仪器内置电池供电时：按“”键0.5秒开机，进入测试模式，再长按0.5秒“”键关机。若此时接上220V市电并闭合市电开关，仪表将自动切换为220V供电。由外接220V市电供电时：打开AC 220V/2A插座上的红色市电输入开关，市电输入开关灯亮后，再按“”键0.5秒开机。在使用220V供电时，若突然断电，

<济宁>天正华意电气设备有限公司 济宁绝缘油介电强度测试仪-常规货源当天发出

济宁接地导通测试仪 接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试，结果准确可靠，且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻，断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻，建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

<济宁>天正华意电气设备有限公司
济宁绝缘油介电强度测试仪-常规货源当天发出

济宁接地导通测试仪仪表将自动关机，需重新按“”键开机方可切换为电池供电。开机后默认进入测试界面，按“”返回键即可回到菜单界面。开机无操作约10分钟后，仪表将在30s后自动关机。在电池电量低的时候，显示“”符号，仪表将自动关机，请及时充电。开机后显示界面如下（测试界面）：（2）主菜单开机后，按“”返回键至主菜单界面，主菜单分为“测试”、“记录查询”、“系统设置”。（3）系统设置在主菜单界面中按“”或“”键选择“系统设置”项，点击“”确认键进入系统设置界面。系统设置分为“中英文切换”、“亮度设置”、”连续测试“、“蓝牙设置”、“固件升级”、“时间设置”、“关于”项。中英文切换：按“”键切换中文模式或英文模式。亮度设置：按“”键可切换高、中、低三种亮度。连续测试：按“”键可选择使能（开）或禁用。蓝牙设置：按“”键可选择使能（开）或禁用。固件升级：按“”键可进入固件升级界面，当需要升级固件时，请联系厂商提供升级所需固件，升级方法后文有详细说明。时间设置：按“”键可进入日期时间设置，按“”或“”键移动光标，按“”或“”键改变数字大小，按“”键确认。关于：为仪表结构说明、测试接线示意图。（4）测试开机默认进入测试界面，也可以在菜单界面选择进入。在测试界面内可通过按“”或“”键移动“”光标到需要修改的参数位置，按“”或“”键修改对应项的参数。长按“”键约2秒开始测试。连续测试模式：该模式下开始测试后不会主动停止测试，需短按“”键停止测试，停止测试时自动保存当前结果，

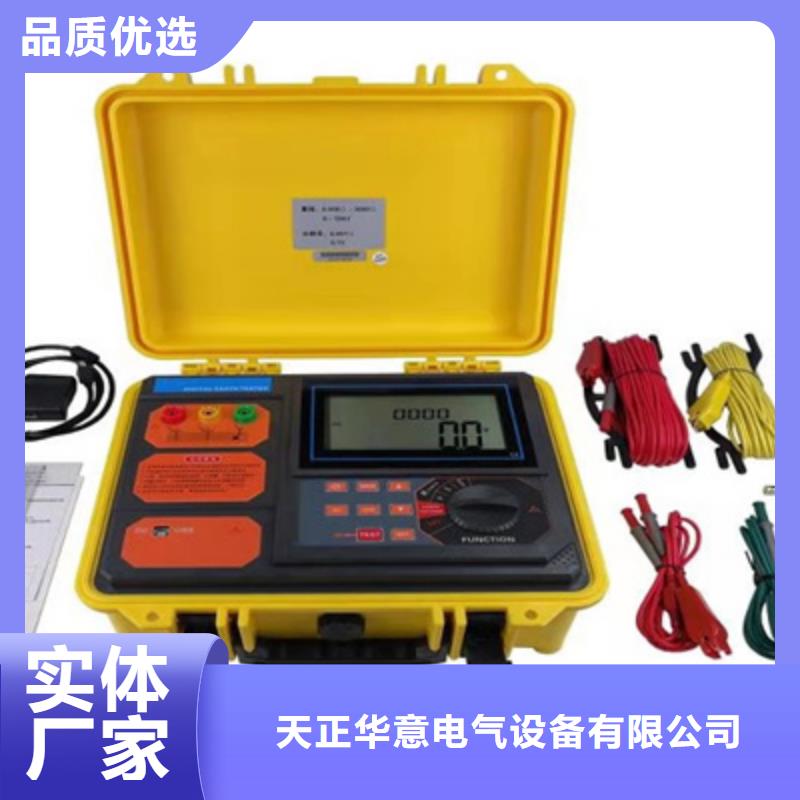

济宁接地导通测试仪、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流有两种模式：一，内电源模式电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二，外电源模式电流20A可以对不同要求的地网进行各种电流下的测量。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量接触电压、跨步电压、电压梯度等特性参数4、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、跨步电压选项设置电流输出时间控制，可以根据需要随意设置恒流输出时间3、存储采用键盘汉字输入，方便查询4、跨步电压完毕，电压值可以输入打印5、用外电源模式可以扩展到大电流测量

<济宁>天正华意电气设备有限公司 济宁绝缘油介电强度测试仪-常规货源当天发出

济宁接地导通测试仪由于本测试仪原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。测试仪及手册上的 “ ”危险标志，使用者必须依照指示进行操作。二.简介TH-3050接地导通电阻测试仪又名微欧计、欧姆计、直流接地电阻测试仪，采用微处理机技术，四线法测试，精密可靠。是检测设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间等电位联结质量的专用仪表，也可以测量各种电气设备与地网地极间的连接导体的电阻，变压器直流电阻，还可以测量开关、插座触点的接触电阻、线圈、金属导线、焊接点等低值电阻。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。还具备测量直流电压和交流电压功能。TH-3050接地导通电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机大屏LCD显示，一目了然。

<济宁>天正华意电气设备有限公司

济宁接地导通测试仪 接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。本仪表采用精密四线法以及大电流原理测试，结果准确可靠，且其各项技术指标均达到或优于相关标准要求。仪表也可以测量感性线圈直流电阻，断路器、开关、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻，建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象的)金属构件之间联结质量等。其中感性线圈直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目。仪表广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

<济宁>天正华意电气设备有限公司 济宁绝缘油介电强度测试仪-常规货源当天发出

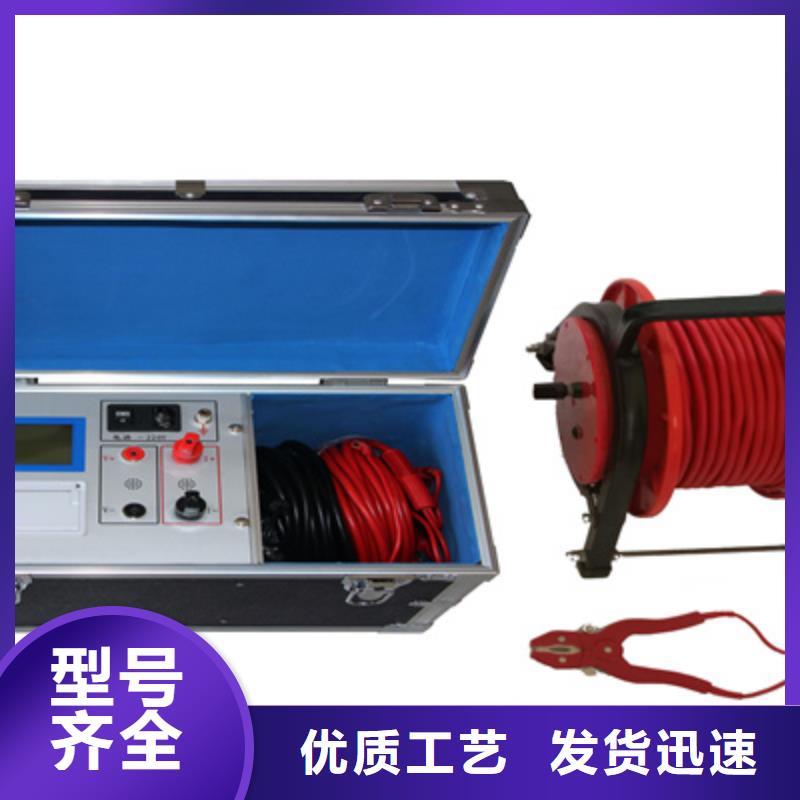

济宁接地导通测试仪按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态，可对输出电流进行预置。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程。10、辉度调节：可通过其进行显示屏辉度调节。11、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法 1、接线仪器接线见下图（线轴为选配件）：将红色测试线的插片接到I＋上，插杆接到V＋上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。接线时应清理导体接触面氧化层或用力扭动几下接线钳，以保证导体接触面接触良好。2、开机、测试、打印开机后屏幕显示如下图：◆选择电流：按循环键光标可在修改时钟、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。在上图界面中光标不论在任何位置，按确认键均可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。

<济宁>天正华意电气设备有限公司 济宁绝缘油介电强度测试仪-常规货源当天发出

济宁接地导通测试仪技术规格功能接地引下线导通电阻测试仪、地网导通电阻测试仪、导通电阻测试仪、等电位连接电阻测试、微欧计、变压器绕线电阻测试电源内置：22.2V 5.2Ah可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式四线法充电器25.2V/3A充电器显示模式5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口I＋（电流正）、I-（电流负）、U＋（电压正）、U-（电压负）输出电流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A档 ）1mΩ~4Ω （恒流 5A档）5mΩ~20Ω （恒流 1A档）0.1Ω~50Ω （恒流 400mA档）0.2Ω~100Ω （恒流 200mA档）1Ω~500Ω （恒流 40mA档）1Ω~1MΩ（恒压，＜5mA）分辨率0.1μΩ测试精度恒流档：0.2％±5dgt恒压档：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放电提示测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响打印 机仪器面板嵌有打印机，按打印键打印测试结果数据存储测试完成后数据自动保存，循环保存，多可存9999组数据仪表尺寸约320mm×275mm×145mm外包装尺寸约632mm×397mm×373mm质 量仪表：约5.5kg 总质量：约21.8kg（含测试线及包装）工具箱拉杆铝箱，带滚轮，尺寸：320mm×275mm×145mm测试线50米红色带线盘测试线7.2kg，10米黑色测试线档位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒压：＜5mA同时具有Auto自动换档输出功率150W数据删除在数据查阅栏可选删除当前数据或者删除全部数据数据查阅数据查阅栏按上下键翻阅所存数据固件升级用户可通过U盘对仪表固件进行升级自动关机在使用电池供电时，开机无操作约十分钟后自动关机电池电压仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机

---
