丽水二次压降负载测试仪波形显示界面如图十五所示：在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 用【↑↓】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。所示：此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况，还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道（可通过←、→键来改变所选通道），1％-10％为各谐波分量百分比（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，正常显示，即以做为满刻度），05-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示次谐波（基波）。

丽水二次压降负载测试仪电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

丽水二次压降负载测试仪所示为四线压降测试判别结果包括：PT侧A相电压， B相电压，C相电压；Wh侧A相电压，B相电压，C相电压；两侧A相角差，B相角差，C相角差；两侧A相比差，B相比差，C相比差；A相误差及修约，B相误差及修约，C相误差及修约。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。7．三线PT负荷屏在选中主菜单‘三线PT负荷测’功能后，按键，进入‘三线PT负荷’屏，同时进入测试过程，测试计数开始计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十二所示），计够60次后测试完毕，显示测试结果，如（图十三所示）。图十二 三线PT负荷测试 异常图十三 三线PT负荷测试 正常图十三所示为三线PT负荷测试屏测试判别结果，包括：PT侧AB相电压， CB相电压，AB相电流、CB相电流，AB相力率、CB相力率，AB相相角，CB相相角，AB相电导、CB相电导，AB相电纳、CB相电纳，AB相负荷、CB相负荷。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。8．四线PT负荷屏在选中主菜单‘四线PT负荷’功能后，按键进入‘四线PT负荷’屏，同时开始测试过程，测试计数开始计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十四所示），计够60次后测试完毕，显示测试结果，如（图十五所示）。测试完毕后显示测试结果。图十四 四线PT负荷测试 异常图十五 四线PT负荷测试 正常

丽水二次压降负载测试仪退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

丽水二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

丽水二次压降负载测试仪所示为四线压降测试判别结果包括：PT侧A相电压， B相电压，C相电压；Wh侧A相电压，B相电压，C相电压；两侧A相角差，B相角差，C相角差；两侧A相比差，B相比差，C相比差；A相误差及修约，B相误差及修约，C相误差及修约。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。7．三线PT负荷屏在选中主菜单‘三线PT负荷测’功能后，按键，进入‘三线PT负荷’屏，同时进入测试过程，测试计数开始计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十二所示），计够60次后测试完毕，显示测试结果，如（图十三所示）。图十二 三线PT负荷测试 异常图十三 三线PT负荷测试 正常图十三所示为三线PT负荷测试屏测试判别结果，包括：PT侧AB相电压， CB相电压，AB相电流、CB相电流，AB相力率、CB相力率，AB相相角，CB相相角，AB相电导、CB相电导，AB相电纳、CB相电纳，AB相负荷、CB相负荷。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。8．四线PT负荷屏在选中主菜单‘四线PT负荷’功能后，按键进入‘四线PT负荷’屏，同时开始测试过程，测试计数开始计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十四所示），计够60次后测试完毕，显示测试结果，如（图十五所示）。测试完毕后显示测试结果。图十四 四线PT负荷测试 异常图十五 四线PT负荷测试 正常

丽水二次压降负载测试仪 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线图八、矢量分析屏－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，对于三相四线制的接线不进行矢量图的分析，也不提供追补电量的更正系数，用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的向量图。（7）矢量分析界面-三相三线图九、矢量分析屏－三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；

丽水二次压降负载测试仪如设置基准量角度为330°，则在向量图显示时会将基准量的角度调整显示为330°其余各量会根据同基准量之间的相位角进行相应的调整，保证各输入量之间的相位关系。增加此功能是为方便电能计量使用部门在三相三线制时的测量。根据相电压与线电压之间的关系，如假定UA 为0°，则UAB 应为330°。假设UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向为:逆时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:顺时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:三点，基准量角度为:330°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示: 角度正方向为:顺时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示:十一、单路测量1、功能说明单路测量界面用大字体显示单路的电压，电流，相位，功率因数，功率，频率参数。大字体显示更清晰简洁，不同于三相伏安界面，本界面下的可以测量UAUBUC任一相的频率。界面如下图所示。2、操作说明数据保持功能保持功能使屏幕上的参数测量值，保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到矢量图界面按下F1键，仪表跳转到矢量图界面。切换通道按下F3键，实现A相/B相/C相 通道的切换。

丽水二次压降负载测试仪退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

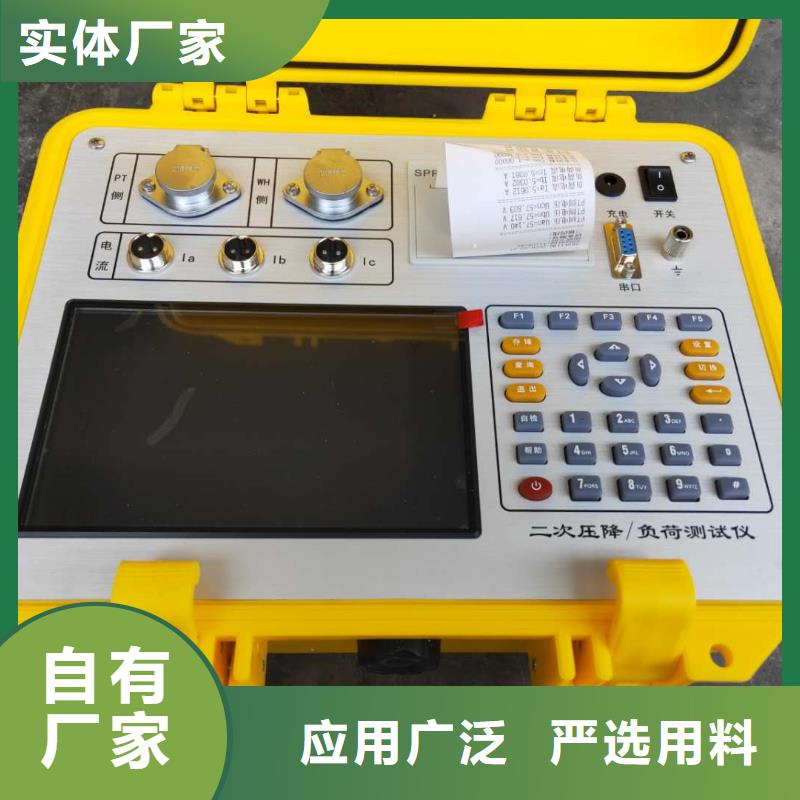

丽水二次压降负载测试仪上方从左到右依次为PT侧测试用航空插座（含UA、UB、UC、UN）、Wh侧测试用航空插座（含Ua、Ub、Uc、Un）、电流钳航空插座（Ia、Ib、Ic）、打印机、充电电源插座及充电指示灯、仪器工作开关、RS232通讯接口、接地端子，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为液晶显示屏，液晶右侧为键盘。3、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、开关键、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单；在参数设置功能屏下上下键用来切换当前选项。键：即确认键，在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：保留功能，暂不用。切换键：在“参量测试”屏中，用来切换被测装置的接线方式（三相三线或三相四线）。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字键：同时也是字符键，用来进行参数设置的输入（可输入数字或字符）。小数点：用来在设置参数时输入小数点。＃ 键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。F1是开始测试功能键；F4键：做为打印功能用来进行数据打印。

丽水二次压降负载测试仪注意：相别一定要对应，否则测试结果不正确。接线图如下所示：CT负荷测试接线在CT端测试，其中电压用A相电压通道测量（接到测量终端的U1，UN上），电流用A相钳形电流互感器测量（接到测量终端的I1上）。接线图如下所示:2、PT二次负荷测试功能说明在主界面下，选择“负荷测试”，按“ENTER”键，进入负荷测试界面，然后选中“PT二次负荷”，按“ENTER”键后，界面如下图所示：该功能用来测量三相三线PT或者三相四线PT的二次负荷。开始测试之前需要设置测试环境参数，包括测试点编号，当前温度，当前湿度，PT二次额定电压，额定二次负荷.通过“←”，“→”键移动到需要更改的选项，然后用“↑”，“↓”更改。更改完成后， 按下F1键进入下一界面，如下图所示:操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中U％表示 实际电压与额定二次电压的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“PT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。3、CT二次负荷测量功能说明在主界面下，选择“负荷测试”，按“ENTER”键，进入负荷测试界面，然后选中“CT二次负荷”，按“ENTER”键后，界面如下图所示：该功能用于测试CT的二次负荷，界面如下图所示：开始测试之前，需要设置测试环境参数，包括测试点编号，当前温度，当前湿度，CT二次额定电流，额定二次负荷.通过“键移动到需要更改的选项，然后用“↑”，“↓”更改。更改完成后， 按下F1键进入下一界面
