长春触指压力测试仪设置菜单：参数设置：点击此菜单，进行开关名称、采集时间、传感器选择、速度定义等设置。如下图：⑴、变电站名：如要分类保存，先创建变电站名称，点击创建变电站菜单，弹出中英输入法，不要输入特殊符号“/”等，如下图：⑵、开关类型：开关类型可选择真空、六氟化硫两种类型断路器，如单测试时间参数，不需要选择类型也可以。⑶、库类查看：选择已存在的同类型断路器名称，测试完成后可进行数据对比。如没有需建库类文件名称，请在开关名称菜单进行创建。⑷、传感器：测量速度时选择传感器类型，标配为3600传感器，如选择错误，测试时速度数据不会显示。⑸、预置开距：测速度时输入断路器的开距进行测量超程、速度等参数测试。⑹、开关名称：输入开关名称可方便后期查找或建立库文件。⑺、速度定义：输入原厂速度定义进行测量，里面数字可更改。笔针效验：如触摸屏失效，请点击此菜单进行校准定位。键盘选择：点击此菜单，大小键盘的选择。时间日期：点击此菜单，设置当前年月日期。六、接线方法及测试步骤：1、接线方法示意图：2、传感器安装方法：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。

长春触指压力测试仪产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃1.5、性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；

<长春>天正华意电气设备有限公司 长春隔离开关触头压力仪2023已更新(今日/造访)

长春触指压力测试仪、技术特性3.1主要功能1)压力测量功能a)支持多种规格梅花触头的压力的测量。2)液晶显示功能a)支持测量结果数值显示，可以通过按键进行界面切换。3)触摸按键设置功能a)具有参数设置、传感器标定置零、报警设置、系统设置等功能。b)各项设置参数均可通过屏幕查看。4)存储记录功能a)测量数据值记录b)以FAT32文件格式存储5)标定功能a)支持用户标定置零功能6)报警功能a)当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；7)时钟功能a)内置高精度实时时钟功能，可进行日期及时间校准8)数据上传功能a)具备U盘接口，支持测量数据拷贝到上位机。9)电源管理功能a)电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能3.2主要参数1)测量范围：a)压力范围：≤1000Nb)测量直径：33mm～107mm 大于107mm（可定制）2)支持触头型号：D35、D49、D55、D79、D1093)测量误差度：≤1％4)测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.5)采用7寸彩色液晶屏。6)按键采用轻触机械按键。7)采用内置TF卡存储海量的数据，文件以FAT32格式存储8)用户可以一键置零操作。9)报警功能设置范围0-1000N10)时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；11)内置电源工作时间：≥6小时12)充电口电压：12.6V3.3、尺寸及重量主机重量：＜3kg 主机尺寸：330mm ＊ 280mm＊170mm

<长春>天正华意电气设备有限公司 长春隔离开关触头压力仪2023已更新(今日/造访)
长春隔离开关触头压力仪2023已更新(今日/造访) <长春>天正华意电气设备有限公司

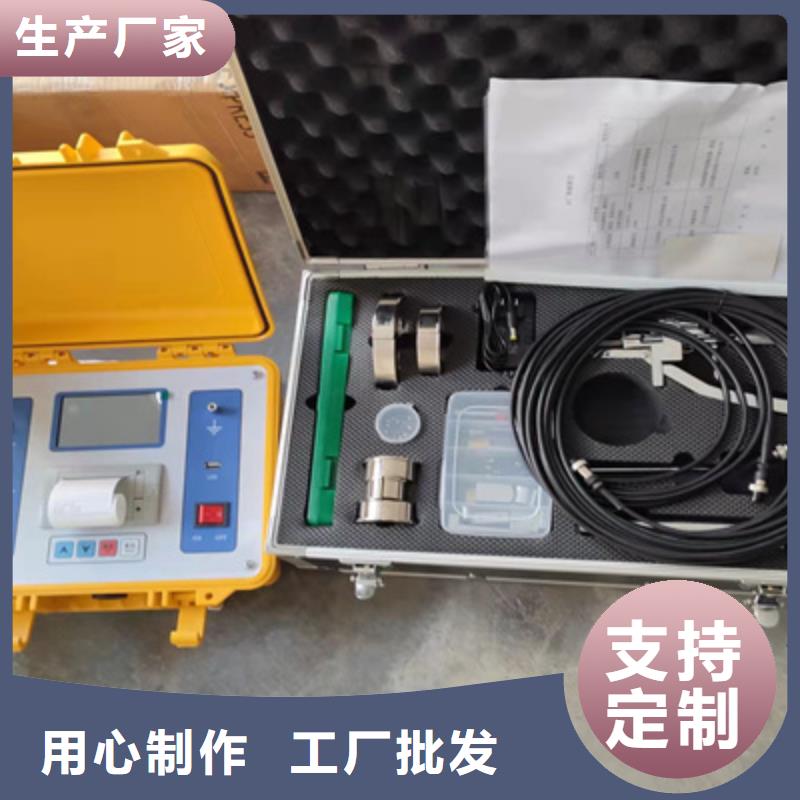

长春触指压力测试仪 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；青岛天正华意电气设备有限公司

长春触指压力测试仪TH-CZI触指压力测试仪说明书青岛天正华意电气设备有限公司尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。

<长春>天正华意电气设备有限公司

长春触指压力测试仪TH-DR具备先进的DSP数据处理能力，可实现稳态信号分析，如谐波分析、有效值/派生量计算，以及信号暂态过程的捕捉、记录。TH-DR配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线与TH-DR联机，实现远程控制、数据共享、电气试验等功能。TH-DR小型在线录波仪主要功能包括：故障录波：按用户预先定义的故障判据，TH-DR实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：TH-DR多可接入16路开关量、16路模拟量。TH-DR实时计算模拟量有效值，派生量（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，21次）、矢量图。有效值、开关量可以实时传输给上位机。

<长春>天正华意电气设备有限公司 长春隔离开关触头压力仪2023已更新(今日/造访)
长春隔离开关触头压力仪2023已更新(今日/造访) <长春>天正华意电气设备有限公司

长春触指压力测试仪、技术特性3.1主要功能1)压力测量功能a)支持多种规格梅花触头的压力的测量。2)液晶显示功能a)支持测量结果数值显示，可以通过按键进行界面切换。3)触摸按键设置功能a)具有参数设置、传感器标定置零、报警设置、系统设置等功能。b)各项设置参数均可通过屏幕查看。4)存储记录功能a)测量数据值记录b)以FAT32文件格式存储5)标定功能a)支持用户标定置零功能6)报警功能a)当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；7)时钟功能a)内置高精度实时时钟功能，可进行日期及时间校准8)数据上传功能a)具备U盘接口，支持测量数据拷贝到上位机。9)电源管理功能a)电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能3.2主要参数1)测量范围：a)压力范围：≤1000Nb)测量直径：33mm～107mm 大于107mm（可定制）2)支持触头型号：D35、D49、D55、D79、D1093)测量误差度：≤1％4)测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.5)采用7寸彩色液晶屏。6)按键采用轻触机械按键。7)采用内置TF卡存储海量的数据，文件以FAT32格式存储8)用户可以一键置零操作。9)报警功能设置范围0-1000N10)时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；11)内置电源工作时间：≥6小时12)充电口电压：12.6V3.3、尺寸及重量主机重量：＜3kg 主机尺寸：330mm ＊ 280mm＊170mm

长春触指压力测试仪准备测量连接好接地线和传感器信号线，打开测试仪电源开关，等待3-5秒后会显示测试主菜单，如果液晶屏幕不亮不显示文字，说明电池电量不够或者仪器损坏，请关机充电或返厂维修。正常主菜单界面显示如下：然后按【确定】键或者触屏【开始测量】进入测量，如下图：按照屏幕提示，再次按【确定】键或者触屏一下，正式进入测量显示值界面，传感器的测量值会变化显示，如下：看到数据基本稳定，此时再按【确定】键或者触屏一下，仪器结束此次测量。界面显示如下：此时，可以选择“数据打印”或者“保存数据”，或者再次“重新测量”。关于数据保存，做如下说明：◆U盘必须要插好。本仪器经过升级了的软件，可以识别大容量U盘，例如16G U盘。◆当提示数据写入成功时，退回到数据界面时方可拔取U盘。4.2设定本机时钟进入【设定本机时钟】菜单后，界面如下：按下键切换光标，按上键改变数值，或者按触屏虚拟按键完成设置，修改完成后，按【确认】键或者保存菜单退出。4.3 校准设置4.3.1 触摸屏校准如果触摸屏使用一段时间，触摸失灵或者显示不正常的时候，请按如下方法对触摸屏进行校正。开机显示主菜单界面：同时按【向上】键和【确定】键，显示界面如下：用圆珠笔或者螺丝刀头轻轻点击上图圆心所在位置，停留时间大约为2秒中以上，4个角全部校正完毕后，会提示校准成功，然后回到主界面菜单。

<长春>天正华意电气设备有限公司 长春隔离开关触头压力仪2023已更新(今日/造访) <长春>天正华意电气设备有限公司

长春触指压力测试仪同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。在各类检修导程（规程）、标准中都有测量触指接触压力的规定，的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。所以，要求测量触指接触压力只是一纸空文。

长春触指压力测试仪TH-11型智能型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用7吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置不可或缺的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。二．性能特点1．本机可通过交直流110V-250V供电，方便用户使用变电站内直流电源。也可以使用交流供电。极大地方便了用户使用。2．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。3．本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。使用内部供电锂及外部输入电源为直流时，本机所带的直流输出电源不可用。（此功能为选配功能，如需要请在订货时注明）

<长春>天正华意电气设备有限公司 长春隔离开关触头压力仪2023已更新(今日/造访)

长春触指压力测试仪跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。七．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。a)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。随着用户生产、生活要求水平的提高，对连续供电的要求越来越高，每次进行备自投试验时的转电、停电操作复杂，难免会造成用户短时停电，从而对用户生产、生活造成不同程度的损失，引发用户投诉，要解决此矛盾的办法之一就是利用断路器模拟装置。

<长春>天正华意电气设备有限公司 长春隔离开关触头压力仪2023已更新(今日/造访)
<长春>天正华意电气设备有限公司

长春触指压力测试仪防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

长春隔离开关触头压力仪2023已更新(今日/造访)

长春触指压力测试仪仪器使用及操作4.1开关柜梅花触头压力传感器介绍开关柜梅花触头压力传感器参数如下所示：序号 型号 传感器外径(mm) 量程（N） 适应梅花触头规格 梅花触头内径（mm） 正常测量值范围（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 A（64片） 107~108 400~460 A（82/84片） 107~108 400~460 3804.2功能操作说明4.2.1开机界面按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。4.2.3用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。

<长春>天正华意电气设备有限公司 长春隔离开关触头压力仪2023已更新(今日/造访)

长春触指压力测试仪产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃1.5、性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；
