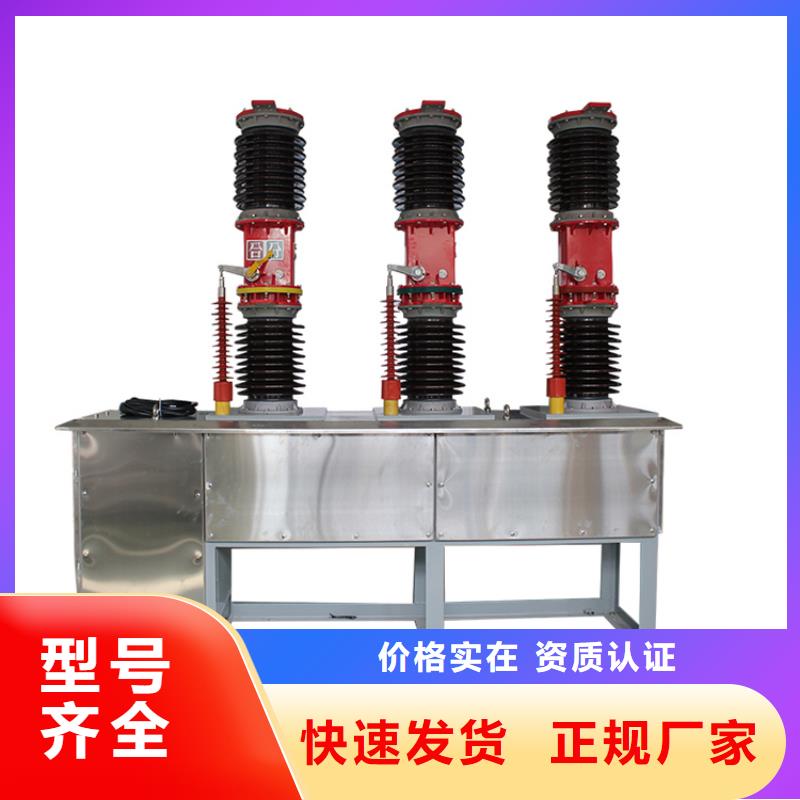

ZW32A-12G/T630-20户外真空断路器

结果表明，屏蔽罩电位与真空度具有一定的对应关系，并可以通过真空断路器外电场电位的测量来反应；真空断路器外电场电位在压强小于10-2 Pa 时的变化十分弱，而在大于10-2
Pa 时电位有较明显的变化。并通过实验室模拟测量实验，进一步验证了该结果的正确性。本文的分析结果给出了真空断路器外电场电位随真空度变化的规律，对基于屏蔽罩电位法在线测量真空断路器真空度具有一定的指导意义。  真空断路器是一种借助真空的良好熄弧性能来实现大电流开断的开关装置。与传统的空气开关、油开关相比，真空断路器有开断可靠、故障率低、维护量少、结构紧凑等优点，这使它逐渐在输配电系统中，特别
是在中压领域得到了广泛的运用。  作为一种以真空为熄弧环境的开关，真空断路器内真空度的高低是其重要的一个参数。然而，由于内部组件放气、密封口漏气以及密封组件渗气的存在，运行中的真空断路器内部真空度会随着工作时间的推移而下降。当真空度下降到一定程度时，其开断性能就会得不到保证，这不仅会造成本身设备的损坏，还可能引起整个电网的故障。因此，对真空断路器真空度的检测显得很有必要。真空断路器真空度的
检测方法分为离线检测与在线检测。在线检测凭借其操作简单，工作量少，实时性好等优点受到了人们的青睐。  目前常用的在线检测方法有耦合电容法、光电变换法、旋转式探头法、比例差分探头法和电磁波检测法，其中耦合电容法、光电变换法和旋转式探头法均是基于屏蔽罩电位的真空度在线检测方法，所以对真空断路器屏蔽罩电位的研究成为了真空断路器真空度检测研究中的一个热点。文献通过搭建实验系统对不同压强下的屏蔽罩电
位进行了测量，得出了灭弧室内部压强大于0.1 Pa 时与屏蔽罩上交直流电位的对应关系。文献通过物理数学模型建立了真空灭弧室内气体压强与相对介电常数间的关系，对灭弧室真空度和相对介电常数的关系进行了研究，得出了两者之间的对应关系，真空技术网认为这为进一步分析真空灭弧室真空度和屏蔽罩电位联系机理提供了新思路。  为了进一步探索高真空度下，灭弧室真空度与屏蔽罩电位及周围电场间的关系，本文借助于有
限元分析软件ANSYS对不同压强下的真空断路器灭弧室屏蔽罩及其周围电场进行仿真分析
