路基沉降板现货图文详情

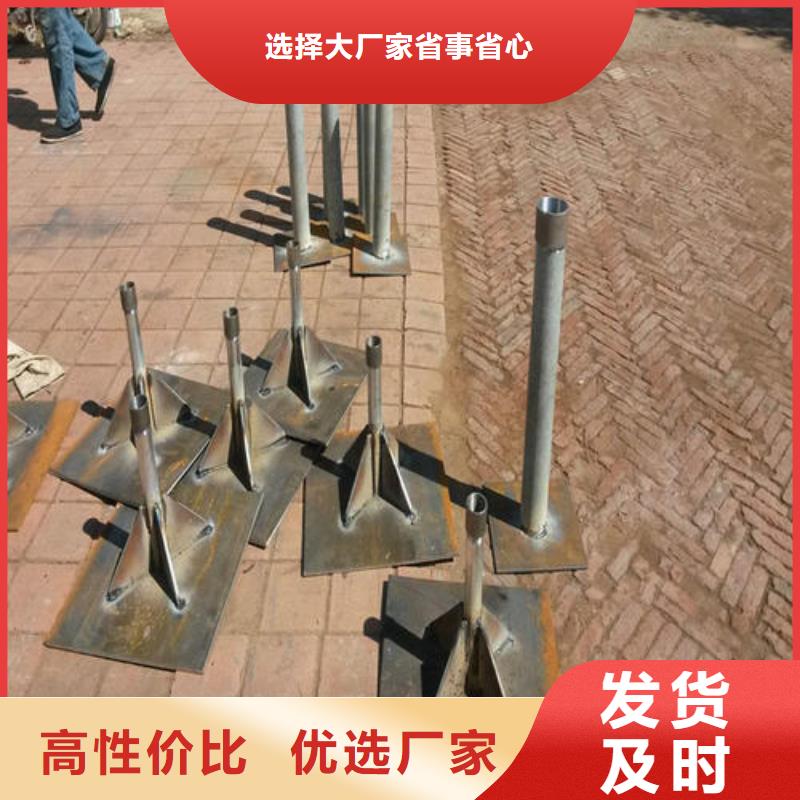

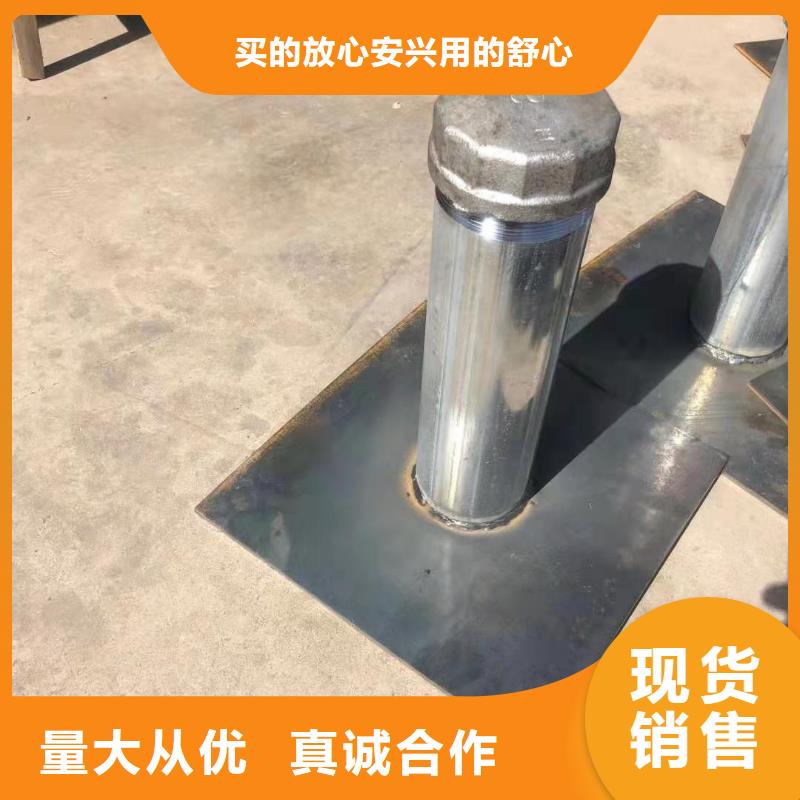

云南文山沉降板的结构和使用原理。它由钢板、云南文山附近测杆和保护套管组成。底板尺寸可根据客户要求定制，测杆与底板固定在垂直位置，保护套采用钢管套管，套管尺寸以能套住测杆，使标尺能进入测头为宜，随着填士的增加，测杆与套管也相应接高，每节长度不超过55cm。测杆顶面接高后应略高于套管上口。在不测量的情况下，用帽子密封管口，以免填料落入管内，影响测杆的自由下沉。安装前，压实路基面，测量安装位置，固定位置后立即测量板底标高，作为初始值记录。填充高度超过观测杆口20cm后，进行压实，然后对云南文山沉降板的测杆和保护套进行连接，连接方式可采用螺纹连接或焊接连接(测杆焊接，保护套用不干胶连接)，连接后立即测量标高，计算实际连接长度。

路基观测云南文山沉降板检测是确保道路工程质量的重要环节，主要目的是监测路基的沉降情况，包括沉降速率和沉降总量。以下是对路基观测云南文山沉降板检测要求的详细说明： 云南文山沉降板组成： 钢底板：通常要求尺寸为500mm×500mm×10mm，作为云南文山沉降板的支撑基础。 测杆：一般采用直径为40mm的钢管，与底板垂直固定，用于测量沉降量。 保护套管：采用硬塑料管，内径应能套住测杆并允许标尺进入。套管尺寸通常为1.5英寸，随着填土的增高，测杆和套管需要相应加高。 云南文山沉降板的埋设： 在填筑路堤前，在经过监理工程师抽检合格的填前压实层上安装云南文山沉降板。 每隔100m设置一个断面，每个断面包括两侧路肩内缘和路中心线各设置一块云南文山沉降板，云南文山沉降板从距桥台台背10m处开始放置。 随着填土的增高，测杆和套管应相应接高，接高后测杆顶面应略高于套管上口，以便于观测时水准尺可以直接置于测杆顶。 套管上口应加盖封住管口，避免填料落入管内影响测杆下沉自由度，盖顶高出碾压面高度不宜大于50cm。 沉降观测： 采用S1、云南文山附近S3型水准仪进行观测，要求二级中等精度，观测精度应小于1mm。 观测频率要求每天相同时刻或不同时间进行观测，以统计计算沉降速率。 如果24小时的沉降速率小于2毫米，则认为沉降开始稳定，可以减少观测频率。 随着时间的累积，沉降终趋于稳定，使用回归分析方法计算出沉降曲线，为设计和施工提供依据。 根据总的沉降量预测使用期的路基状况，调整设计参数和施工手段。 质量控制及检验： 在填筑过程中应做好现场沉降观测，特别是在路基填筑达临界高度时应加强观测。 为保证测量精度，一般采用二等水准仪。 沉降观测装置和位移桩（边桩）的质量也需要检验，例如采用C15钢筋砼预制的位移桩，需要在桩顶预埋半圆形不锈钢耐磨测头。 减少人为误差： 在观测过程中，任何细节都应做到无误，防止人为误差的引入。 沉降观测和道路云南文山沉降板埋设应与施工同时进行，测量人员需与施工人员紧密配合。 施工人员在进行土质碾压时，应注意均匀性，避免造成观测产品的倾斜，导致数据偏差过大。

（2）沉降观测桩：桩体选择Φ20mm不锈钢棒，顶部磨圆并刻画十字线，底部焊接弯钩，待基床表层施工完成后（有堆载预压地段在基床底层施工完成后）通过测量埋置在监测断面设计位置，埋置深度0.3m，桩周0.15m用M30水泥砂浆锚?。②放好云南文山沉降板后，回填一定厚度的垫层，再套上保护套管，保护套管略低于云南文山沉降板测杆，上口加盖封住管口，并在其周围填筑相应填料套管，测杆顶面略高于套管上口，测杆顶用顶帽封住管口，避免填料落入管内而影响测杆下沉自由度，顶帽高出碾压面高度不大于50cm，完成云南文山沉降板的埋设工作。（4）单点沉降计：单点沉降计是一种埋入式电感调频类位移传感器，是变磁阻式传感器中的一种，由电测位移传感器、云南文山当地测杆、云南文山当地锚头、云南文山当地锚板及金属软管和塑料波纹管等组成，其中主要部分是是电测位移传感器，包括密封壳体及壳?。
