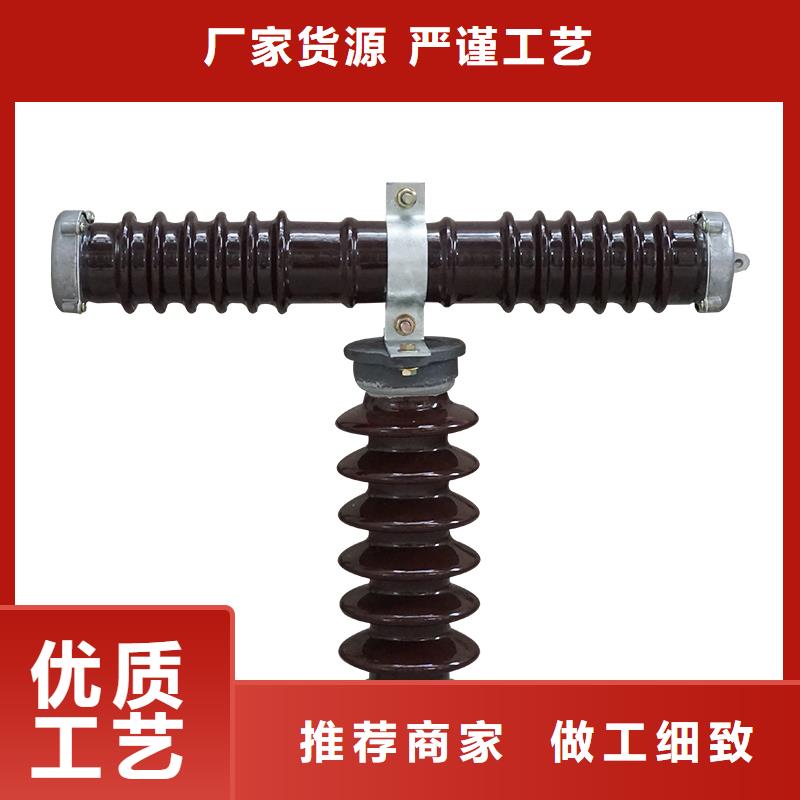

XRNP1-35/2A高压限流熔断器

10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃
跌落式熔断器
跌落式熔断器
、易等危险性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，终引起熔管烧毁，等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。

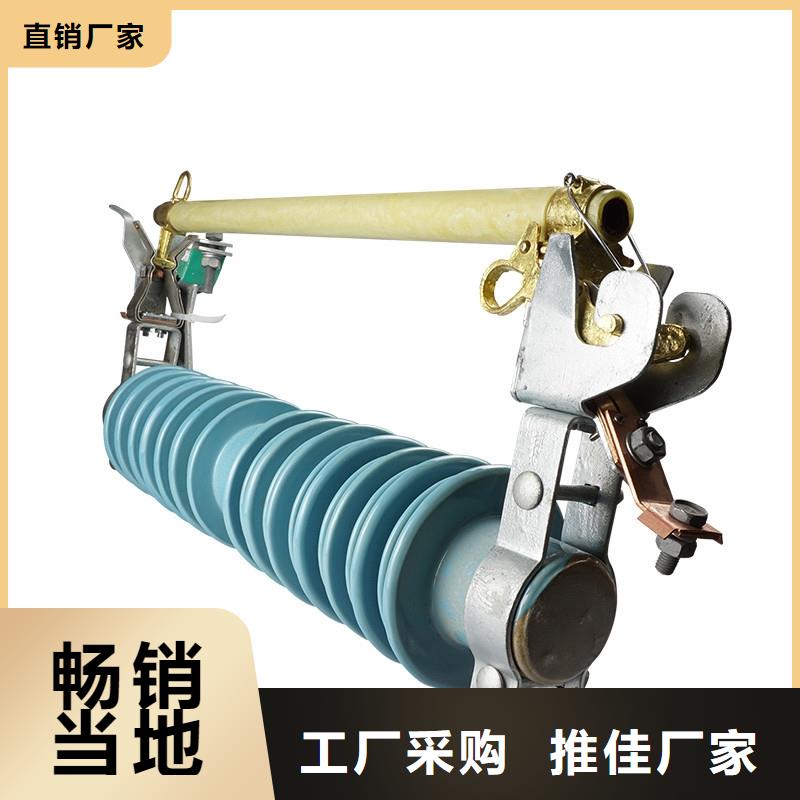

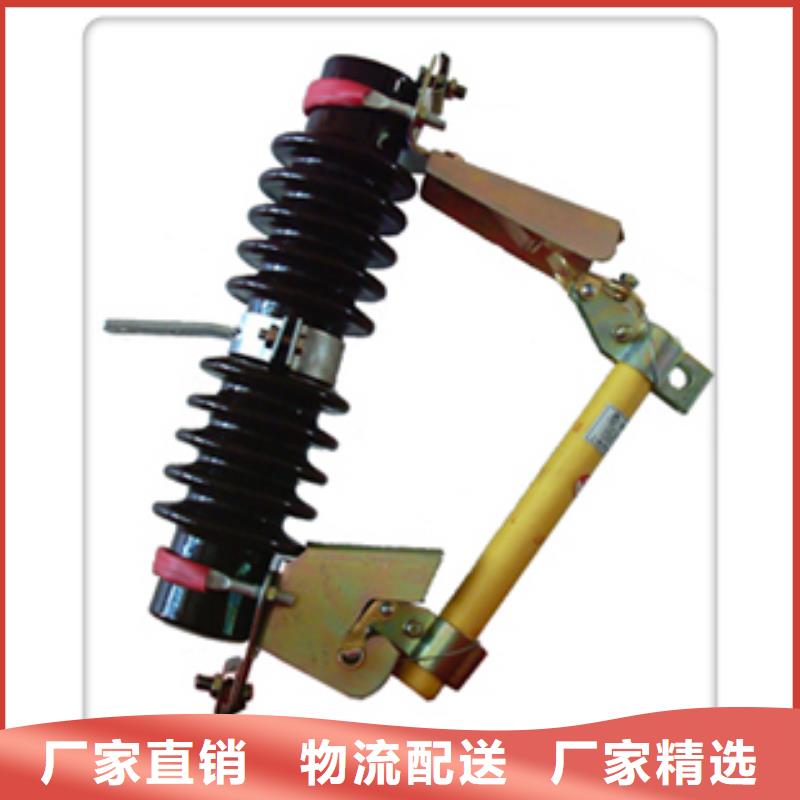

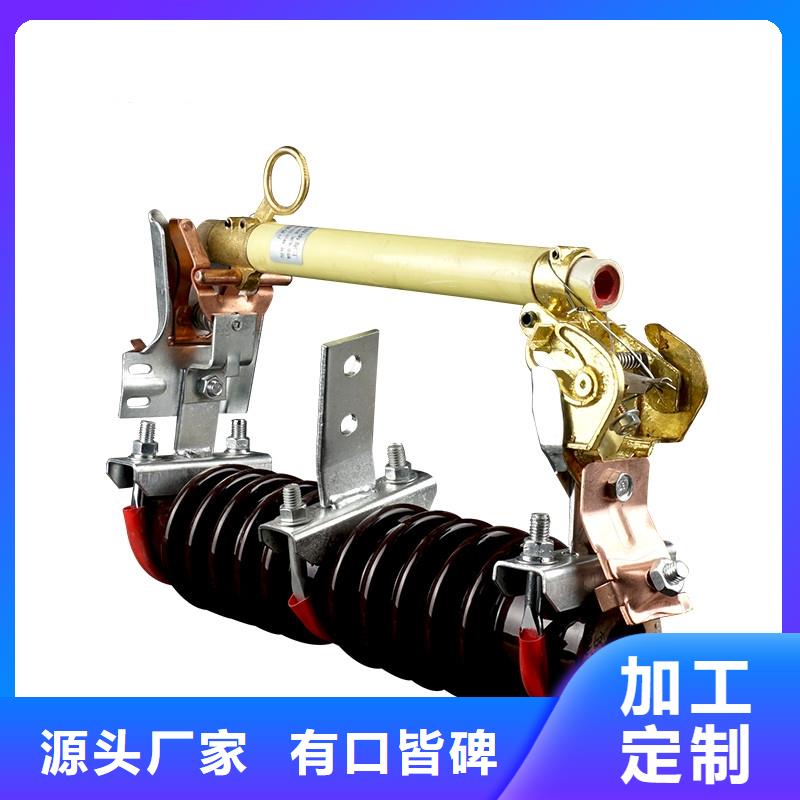

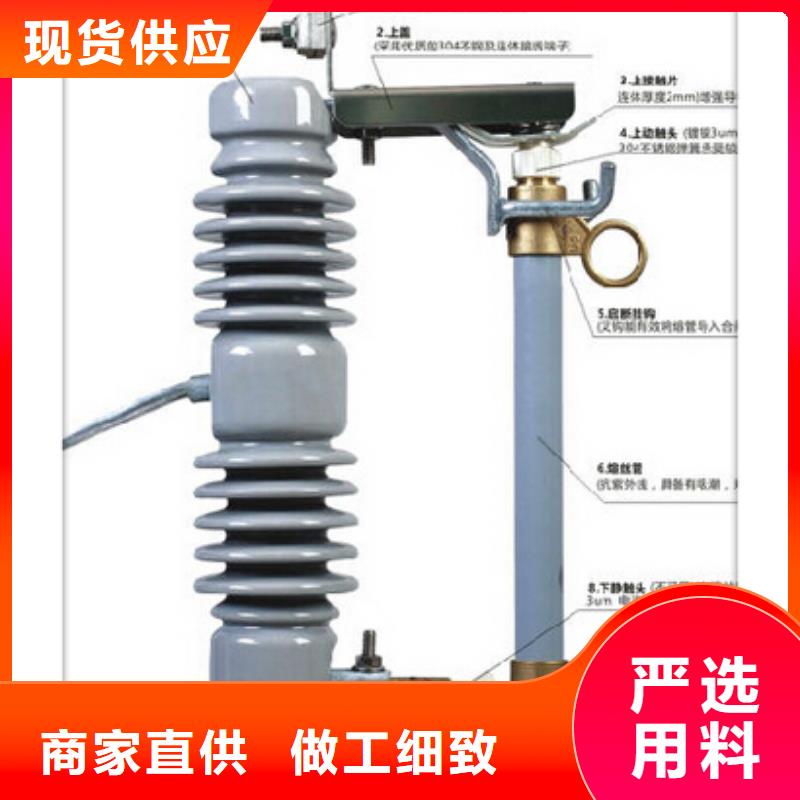

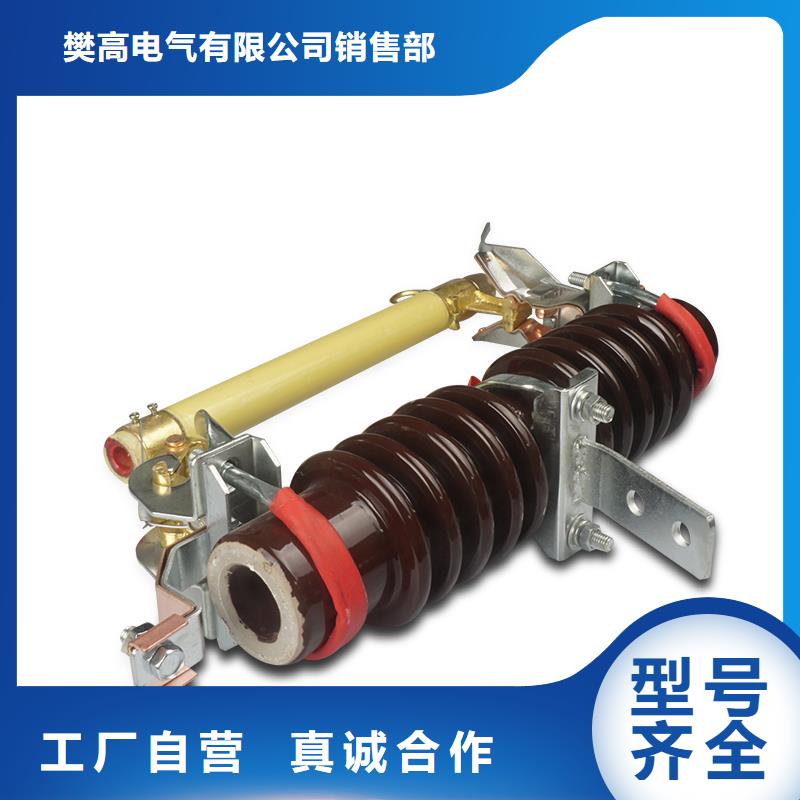

成编辑跌落式熔断器由绝缘支座、动静触头、熔丝管三部分组成。静触头安装在绝缘支座两端，熔丝管由内层的消弧管和外层的酚醛纸管或还氧玻璃纤维布管组成。工作原理编辑拉负荷跌落熔断器增加了性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力

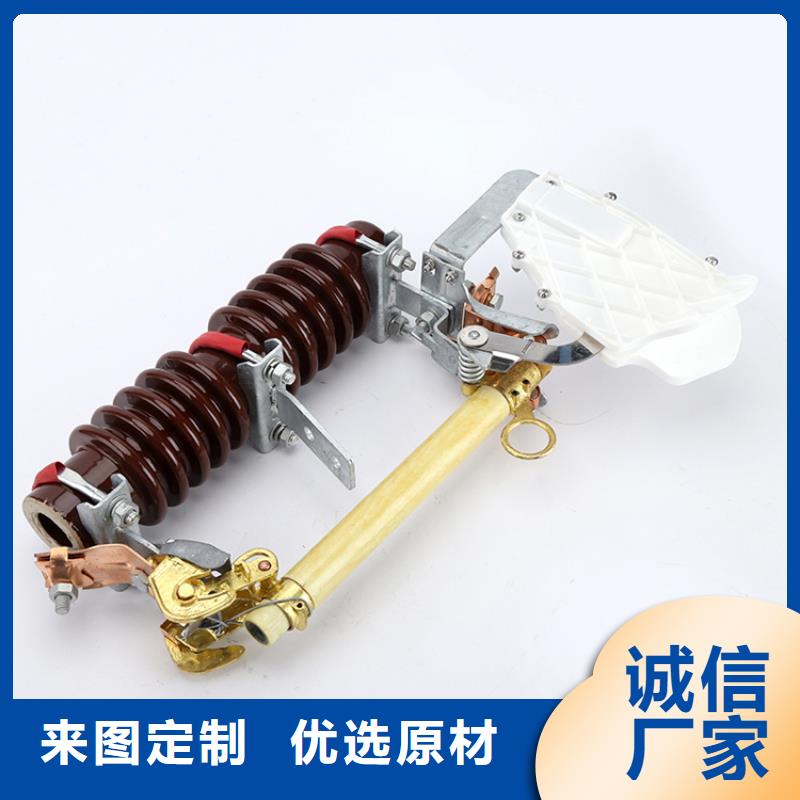

，并沿管道强烈纵吹，电弧迅速被拉长而熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。功能用途编辑跌落式熔断器适用于频率为50HZ、额定电压为35KV及以
下的电力系统中，装在配电变压器高压侧或配电之干线路上。
