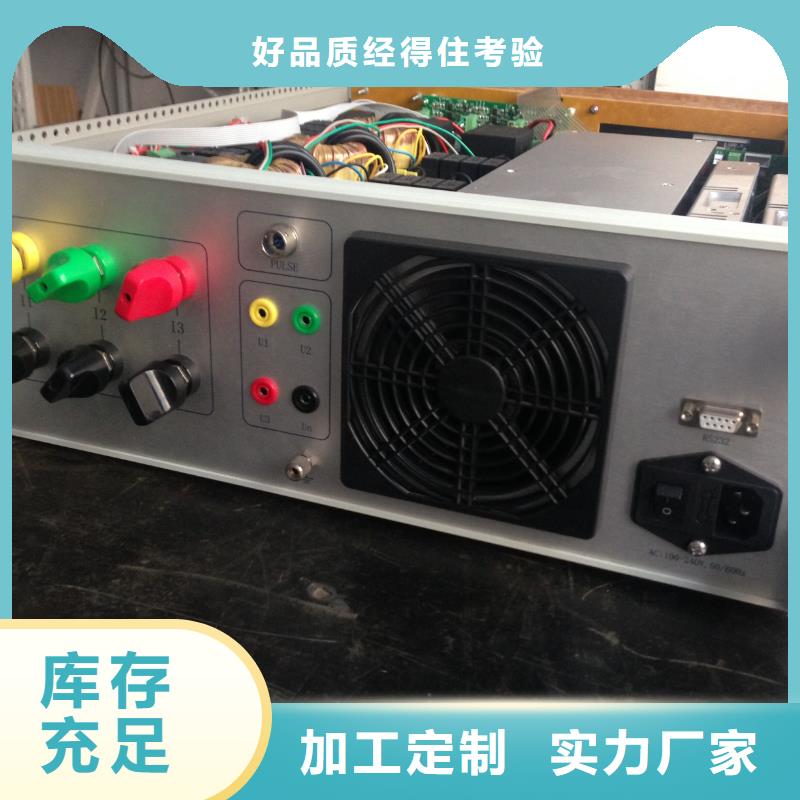

宿迁三相电能表校验装置三相电能表便携式装置内置多功能信号发生器采用DDS技术大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

宿迁三相电能表校验装置键盘操作键盘共有30个键，分别为：存储、查询、设置、切换 、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

宿迁三相电能表校验装置青岛天正华意电气设备有限公司版权所有2012版本沿革版 2012年5月新版本是手册的完全修订版，在两个版本间的更新部分，包括附加的资料由用户插入手册。只有在发行新的版本时才会更改页码。确认青岛天正华意电气设备有限公司确认该系列产品执行了标准GB/T11150-2001，产品在发运时符合所发布的技术指标。青岛天正华意电气设备有限公司进一步确认该系列产品的企业标准等同或高于现行有效的标准和行业标准。对该产品的校准可追溯至中国计量科学研究院和质量技术监督局认可的省、市计量机构。担保青岛天正华意电气设备有限公司对产品安装完成之日起一年内由于材料和制造工艺所造成的缺陷提供担保。在担保期内，对证明确有缺陷的产品，可以免费修理或更换。青岛天正华意电气设备有限公司并承诺对本公司的产品提供有偿的终身维护。限制上述的担保不适用于由于购买方电路损坏而造成的产品故障和购买方不正确的使用或维护所造成的任何缺陷。注意所有标准都会被修改，青岛天正华意电气设备有限公司对本手册所包含的资料可以不通知而修改，青岛天正华意电气设备有限公司不提供任何包括标准修订在内的隐含担保。此外，没有青岛天正华意电气设备有限公司事先的书面许可，本手册的内容不得全部或部分复制和转载。不要随意换装任何代用元器件或对产品进行任何非授权的调节。如果产品出现故障，请与距您近的青岛天正华意电气设备有限公司办事处联系，或直接与公司本部联系，由本公司技术服务部门进行维修，可确保产品的。符号[警告]对可能造成人身伤害的操作或条件提醒注意。[注意]对可能造成校验装置损坏的操作或条件提醒注意。其它说明[注]对特定内容或提示作进一步的说明。[附录]列出装置在使用中注意的必要事项，而故障维修列举则是基于维修人员对装置的结构和电路是熟悉的。如果您选购的是具有新扩展功能的校验装置，新扩展功能的补充说明将作为手册的附页插入供参考。TH-303系列是精心设计的高性能的三相智能电能表检定装置，按照和行业标准进行了专门设计，并且结合了供电计量、技术监督和智能电能表生产厂家的工作特点，能满足您现在和未来在智能电能表校验方面的多种需求。

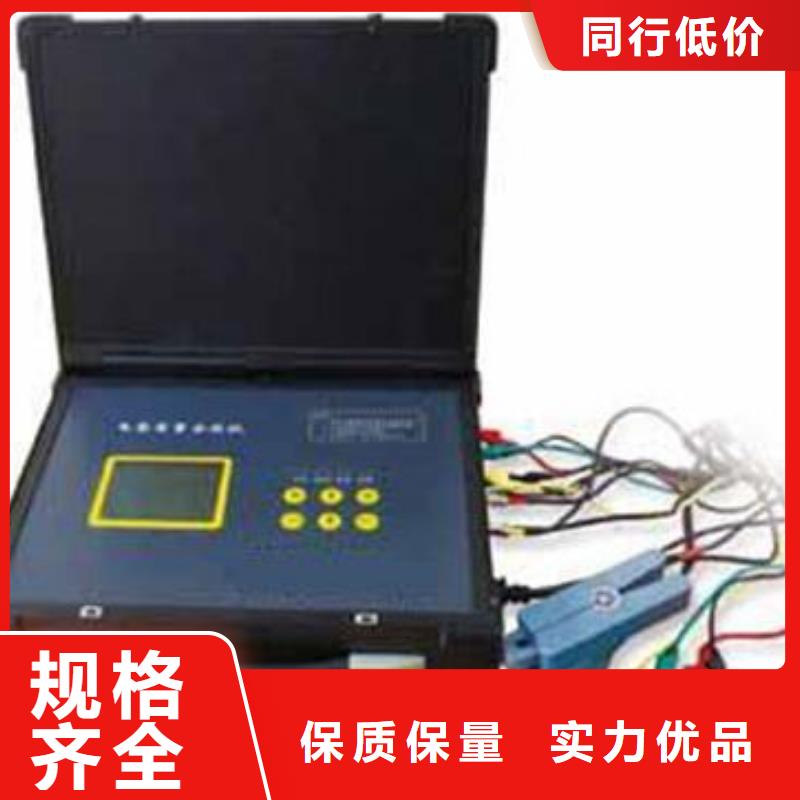

宿迁三相电能表校验装置 相电能表现场校验仪本产品主要用于0.1级及以上0.05级所有单、三相电能表的现场校验，特别增加的三相源，可以在用户无负荷或在实验室环境下实现对各类电能表的校验、双表同时校验、电参数测量、变比测试、谐波测试、错误接线判别校正、测试数据存储和查询等多种功能，5.7寸彩色液晶或触摸屏显示、中英文双语界面，多种供电方式选择，完全满足客户使用需求。具有钳表自校准功能，随时确保钳表精度稳定。产品功能：1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、表源一体，输出电流5A，输出功率８VA，在现场无负荷时进行电能表校验；7、自带模拟负载，可任意功率因数、任意电流大小输出，对电能表校验点进行测试；8、测量TA变比，测量 PT、CT 二次负荷；9、配 20A、100A、500A、1000A 钳，直接测量低压计量综合误差；10、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；11、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；12、可选配各类条码扫描枪，将电能表条码扫描并存储到仪器中；13、直接读取多功能电能表数据、测量各种电能表走字误差；14、电池供电、在线取电、外接电源等多种供电方式选择；15、支持小于5mA小电流测试，方便首检无负荷时接线识别；16、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；17、配专用电能表管理系统软件，实现无纸化办公；18、存储全部测量数据，包括工作参数，方便事后分析。

宿迁三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

宿迁三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

宿迁三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?

宿迁三相电能表校验装置校验电能表的基本操作电能表校验是校验仪的核心、基本的功能，仪器通过与被校电能表同功率相连，测算被测表的电能误差。正确的操作流程为：接好工作电源-＞开启工作电源开关-＞根据被校电能表设置相应参数-＞接好电压、电流测试线-＞接入光电采样器或脉冲线-＞接线判别(可选)-＞开始电能表校验-＞保存校验结果-＞拆除测试线-＞关闭电源。2.6.1具体操作流程?接好工作电源使用外接电源：先插好外部电源线，将“电源选择开关”拨至“外”，开启“总电源开关”。使用测试线路供电：根据2.3.3章节的描述，结合被校电能表的实际情况，正确接入电压线路。特别是Ua、Uo电压端子必须接入电压在45V~450V以内的交流电源。在目前的高低压计量体系中，电压一般有57.7V、100V、220V、380V四种，这四种电压区间均可以满足仪器的正常工作。?校表参数设置开机后，仪器进入“综合界面—校表设置”界面，光标停留在“常数”项，根据被校电能表的参数，使用键盘的“↑”、“↓”、“←”、“→”键以及数字键等按键进行参数设置。每项设置完成后，单击“确定”键保存。?接测试线或钳表电压测试线、电流测试线或钳表，根据2.3.3章节的描述，按不同的被校表种类及现场情况选择不同的接线方式，将各相电压、电流接到仪器内。?脉冲信号接入根据现场需要，可以选择光电头或脉冲线采集被校电能表的电能脉冲。?接线判别由于三相电能表的类型较多，表尾接线较多，校验仪接线和被校表接线都容易发生接线错误的情况。为了帮助用户分析接线情况，在仪器的“综合界面”和独立的“接线判别”界面，都可以进行接线判别功能。本仪器会根据所接入的电压、电流信号，绘制出对应的向量图，并给出“感性负载”和“容性负载”两种情况的接线判定结果。操作人员可以根据现场情况，结合判别结果，对现场的接线情况作出较为准确的判断。如果接线判定结果提示当前接线存在错误，可根据仪器给出的提示对被校电能表的接线作出修改。
