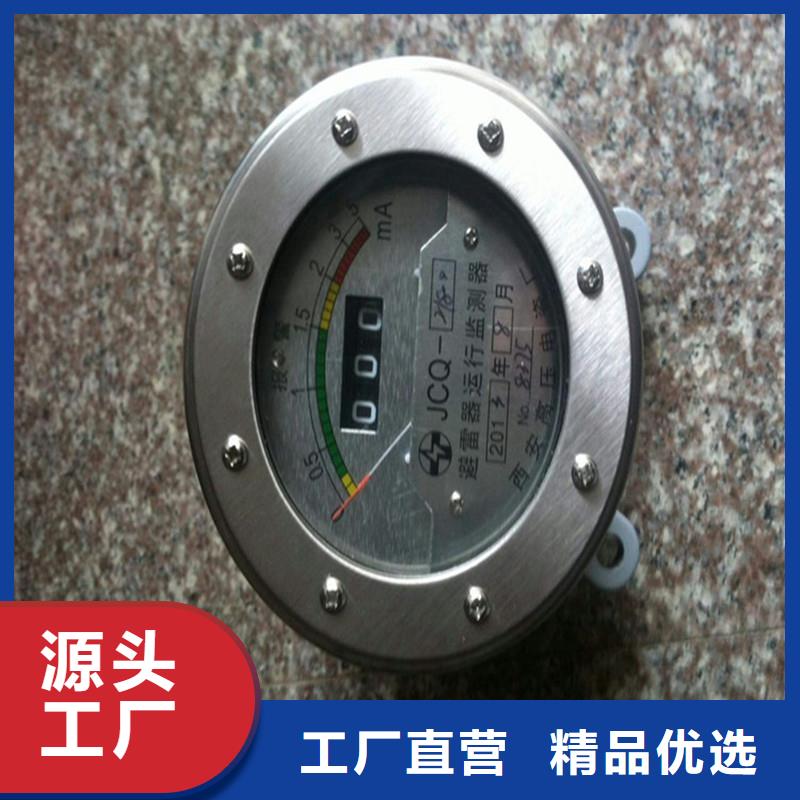

JSYF9避雷器放电计数器

以下情况： 1. 实时氧化锌避雷器泄露全电流； 2. 实时氧化锌避雷器泄露阻性电流；氧化锌避雷器全电流、阻性电流、雷击次数和时间的运行次数时，不断向控制室发送实时数据，达到远程监测的目的。 1）在运行电压下流过高压避雷器的泄漏全电流包含了阻性泄漏电流分量、容性泄漏电流分量两部分。在避雷器处于正常运行电压状
态下阻性电流分量远远小于容性分量，一般阻性泄漏电流分量占全电流的比例不会超过10—15％的数值，所以阻性分量即使增加一倍，全电流的变化不会超过5.0％。所以采用全电流的测量方法，就不能有效监视避雷器的内部性能劣化的趋势。2）在运行电压下的测量，由于运行电压的变化幅度将达到大于5％以上，所以产生的全电流的变化由于电容分量的线性变化影响使测量全电流数值的结果也有5％以上幅度的变化，从而淹没了由于阻
雷器放电计数器原理与试验方法1、JS型电磁式放电计数器工作原理(1) 为整流式结构的放电计数器原理当避雷器动作时，阀片电阻R1上的压降经全波整流给给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其动作记数。该放电计数器的阀片电阻R1阻值较小，通流容量较大，小动作电流也为100A。(2)为双阀片式结构的放电计数器原理当避雷器动作时，放电电流流过阀片1电阻R1，在R1上的压
降经阀片2电阻R2给电容C充电，C再对电磁式计数器的电感线圈L 放电，使其移动一格，记一次数。改变R1及R2的阻值，可使计数器具有不同的灵敏度，一般小动作电流为100A。2、运行检查和试验放电计数器在运行中发现的主要问题是密封不良和受潮，严重的甚至出现内部元件锈蚀的情况，

放电计数器是串联在避雷器下面，用来记录避雷器动作次数，掌握雷电活动规律，研究电力系统在大气过电压作用时的运行情况的的电气设备。放电计数器的电气回路由非线性电阻R1、R2、电容器C及计数器L组成，即放电计数器串联在避雷器下部与地之间，如图1所示。图1放电计数器电器回路图图1放电计数器电器回路图放电计数器一般与35kV及以上普通阀型避雷器配合使用，
当雷电流经过避雷器进入放电计数器时，电流的一部分经R1入地，另一部分经R2给电容器C充电，冲击电流过去后，电容器C对计数器L放电，使计数器动作。放电计数器的元件均固定在密封的铝盒中，高压进线端装有瓷绝缘子，地线接在计数器的安装螺钉上。[1]JSY-8型编辑JSY-8型放电计数器是对过电压保护器工作状况进行实时及累计计数的装置，通过它可以详细监视及所保护线路的状况，预知事故前异常情况，达到分析异常动
作原因，事故发生的作用。数据采集JSY-8型过电压放电记录仪采用自行设计的高速率数据处理单元，抗干扰能力强，软件数字滤波调理电路，可以实时准确记录过电压保护器三相之间动作次数。附带快速，分相累计显示历史动作次数。数据显示JSY-8型过电压放电记录仪采用STN点阵式液晶显示，清晰明了，外观美观。产品结构JSY-8型过电压放电记录仪为分体结构，数据采集、数据处理及显示为两分体，通过RJ45接口用网
线相连接，根据现场需要，可以任意拆分，数据处理及显示单元拆分后在柜体上安装简便，只须三个螺丝。产品安装JSY-8型过电压放电记录仪依结构设计，在本体上面安装极其简单，不用动任何结构，只须解开四个接线头。毋庸质疑，可以在任何已经运行的过电压保护装置上加装此型号放电计数器。产品运行过电压动作计数器产品为无源设计，无须外接电源，由于软件设计采用了实时省电模式，本体附带高性能电池可以使用三年，电池仓更换电
池简单方便。技术标准编辑满足技术标准：GB6261-85《静态继电器及保护装置的电气干扰实验》1、过电压动作计数器适用范围10KV及以下系统户内相间距为85及131型保护器配套用2、上图标注方法（见下表）适用系统上图标注说明10KV及以下系统JSY-Ⅲ（3.8、7.6、12.7）85相间距85mmJSY-Ⅲ（3.8、7.6、12.7）131相间距131mm3、JSY-III型过电压放电记录仪提供两
种安装方式（1）本体安装记录仪的显示部分可挂装在保护器上，不需要考虑其他问题。（2）柜门安装记录仪的显示部分安装在柜门上，因此要考虑保护器到记录仪显示部分的号线长度和柜门的开孔位置和尺寸，如下图所示。注：虚线框为记录仪显示部分的外形尺寸，此图为柜门正面图。运行与维护编辑1、放电计数器可用于户内、户外，但使用时应考虑下列因素：（1）应根据配套的阀型避雷器和所保护的电气设备考虑使用的型号。（2）按生
产广家允许使用的海拔高度使用。
