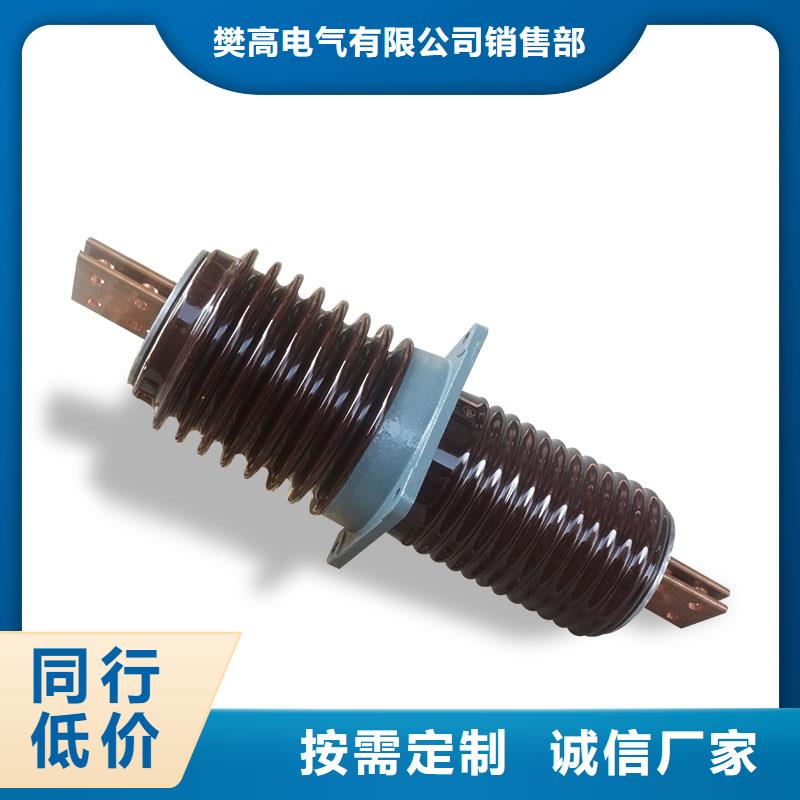

FCGW-10/2500高压陶瓷穿墙套管

套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。 三、用途及分类 穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘、生产、销售和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。 穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。 当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。 户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。 穿墙瓷套管的各项性能符合 GB12944.1《高压穿墙瓷套管技术条件》的规定。 四、型号说明 五、安装使用说明 1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~＋40℃，海拔不超过1000m之电站及变电所配电装置。 2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。 3.穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。 4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋大尺寸开孔。 穿墙套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。 (Indoor installation)当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

为了提高套管的起始电晕，对20和35kV套管在
墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器，作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管按使用场所可分为：户内普通型、户外-户内普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型五种类型。户内普通型一般适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区。  户外-户内高原型适用于安装地点海拔为3000m以下地区。  户外-户内高原耐污型适用于安装地点海拔为3000m以下的污秽地区。套管按所使用导体材料又可分为铝导体、铜导体以及不带导体（母线式）的三种类型。其型号字母B表示强度等级为7500N。其它各类套管的弯曲强度等级
分类如下，母线穿墙套管的使用电流决定用户采用的母线尺寸型号说明：C—户内铜导体穿墙套管；CL—户内铝导体穿墙套管；CWL—户外-户内铝导体穿墙套管；CB—户内圆导杆穿墙瓷套管；CWB—户外-户内圆导杆穿墙瓷套管；B—抗弯破坏负荷等级，7.5kN。CLB—户内铝导体穿墙套管（加强型）；CWLB—户外-户外铝导体穿墙套管（加强型）；CW—户外-户内铜导体穿墙套管；CWWL—户外-户内耐污型铝导体穿墙套管；CWW—户外-户内耐污型铜导体穿墙套管；CM—户内母线穿墙套管；CMW—户外母线穿墙套管；CMWW—户外-户内耐污型铜导体穿墙套管字母后数字为设计顺序号。对带导体套管，短横后分
数：分子为套管额定电压千伏数；Q表示大爬距；分母为套管额定电流安培数；第二个短横后数字为污秽等级号；第三个短横后字母G表示高原型。对母线式套管，字母后个短横后数字为额定电压千伏数；第二个短横后数字为套管瓷套内径直径毫米数；第三个短横后数字为污秽等级号。例：型号CWWL-35/630-3系35kV电压、630A电流、户外-户内耐污型铝导体穿墙套管，适用于3级污区。例：型号CWWL-35/630-1-G系35kV电压、630A电流、户外-户内高原耐污型铝导体穿墙套管，适用于1级污区。例：型号CWWB-35Q/630 系35kV电压、630A电流、大爬距铜导体穿墙套管
