FCRG-24/1000A高压陶瓷穿墙套管

使用环境条件
1）户内套管
环境温度不高于+40℃，不低于-40℃海拔不超过2000m；
相对湿度月平均值不大于90%
周围空气应不受腐蚀性活燃烧气体、水蒸气等明显污秽
无经常行的剧烈震动
2）户外套管
环境温度不高于+40℃，不低于-40℃海拔不超过2000m；
风速不大于34m/s
产品的使用的空气污秽程度，按GB/T5582分为I、II、III、IV等级4级；
无经常行的剧烈震动
二、产品特点

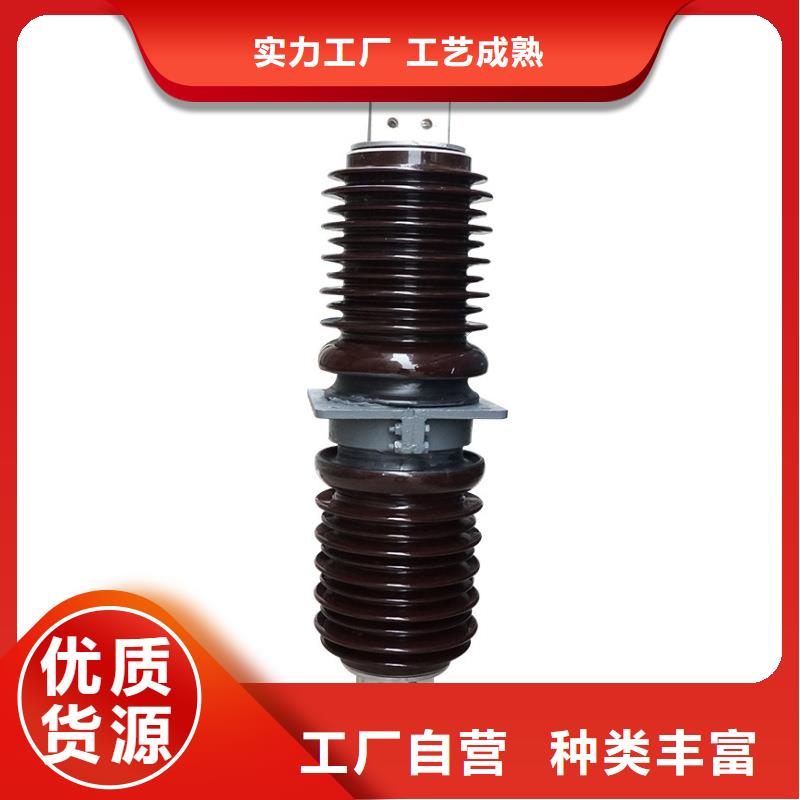

套管由瓷件、金属附件、安装法兰和导电排（杆）等组成
三、用途及分类
穿墙瓷套管用于电站和变电所配电装置上，供导电部分穿过个隔板、
墙壁或电器设备外壳，支持导电部分对地火外壳绝缘。
穿墙瓷套管按其他使用环境可分为户外穿墙瓷套管。按穿过其中心的导体不同可分为母线
墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致街头烧坏，影响设
寿命，故应采用铜铝过渡接头，但有给现场施工带来麻烦，采用铝导体瓷套管则可以解决
问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件两端金属附件，母线夹板及安装法兰而成（母线夹板通常由用户按母线尺寸子配).
四、型号说明
Cl户内铝导体穿墙套管                     CW户外 - 铜导体穿墙套管
CLB户内铝导体穿墙套管（加强型）         CWWL户外-户内耐污型铝导体穿墙套管
C户内铜导体穿墙套管                      CWC户外 - 户内耐污型铜导体穿墙套管
CWL户内 - 户外铝导体穿墙套管            CM户内母线穿墙套管
CWLB户外 - 户内铝导体穿墙套管（加强型） CMWW户外-户内耐污型铜导体穿墙套管
字母后数字为设计顺序号。
对带导体套管，短横后分数：分子为套管额定电压千伏数；Q表示大爬距；分母为套管额定电流安培数；第二个短横后数字为污秽等级；第三个短横后字母G表示高原型。
对字母式套管，字母后个短横后数字为额定电压千伏数；第二个短横后数字为套管瓷套内径直径毫米数；第三个短横后数字为污秽等级。

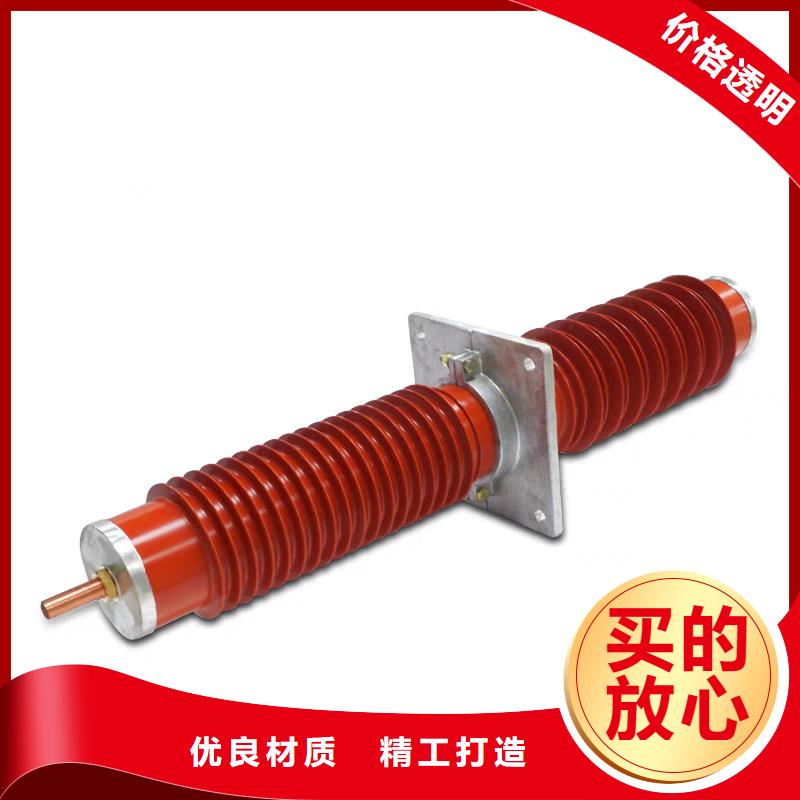

10-250KV系列复合硅橡胶绝缘套管是一种新型干式穿墙套管，套管芯体采用ERC高温加强缠绕空心管或环氧树脂玻璃纤维拉挤管和先进的干式生产技术，产品性能稳定，局部放电量小，介质损耗小，产品免于维护，同时由于产品采用合理的设计结构，产品内部电场分布均匀，热稳定性能好，运行系数较高。另外产品外绝缘材料还采用电气性能，憎水性能和耐老化性能优异的高温硫化硅橡胶材料。因此，产品具有优异的耐污能力和防性能，在产品运输，安装等方面极为快捷方便，符合电力产品环保、无油化、小型化的发展趋势。是满足城乡高压电网改造要求的新一代产品。
