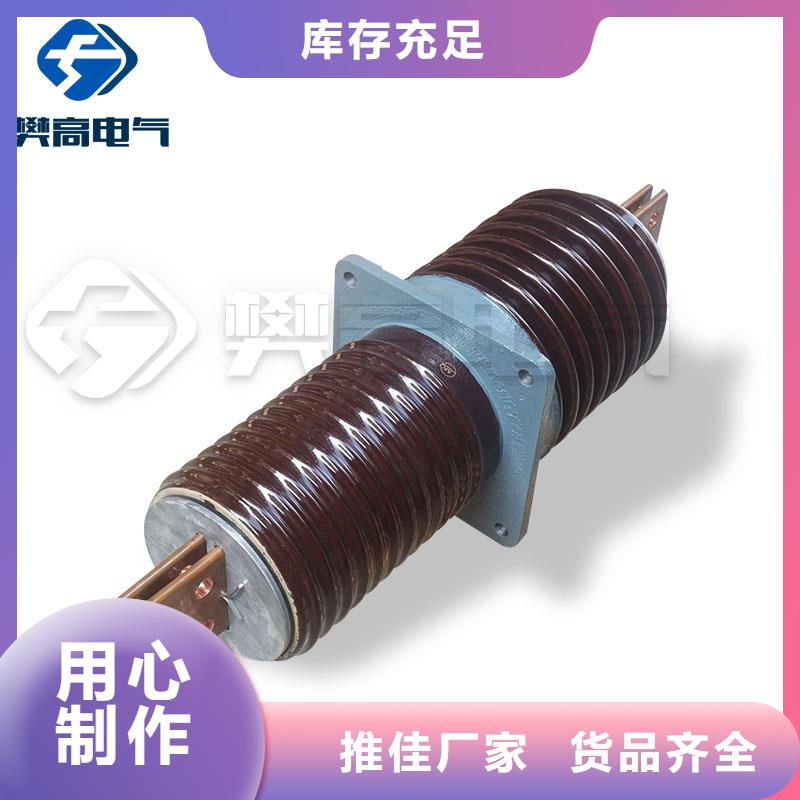

CWWB-10/630A高压陶瓷穿墙套管

用方法编辑高压穿墙套管CM,CMW,CME,CMD母线式穿墙套管高压穿墙套管：以下简称套管）适用于额定电压（10～35)kV， 频率（15～60）Hz的三相交流系统电站和变电所配电装置上 ，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。使用环境条件1)户内套管环境温度不高于+40℃，不低于-40℃海拔不超过l000m相对湿度月平均值不
大于90%周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽无经常性的剧烈振动2)户外套管环境温度不高于+40℃，不低于-40℃；海拔不超过l000m；风速不大于34m/s产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；无经常性的剧烈振动产品特点套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。用途及分类穿墙瓷套管用于电
站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高而导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述
问题。户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。型号说明型号说明型号说明安装使用说明1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃
速不大于34m/s  产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级； 无经常性的剧烈振动 二、产品特点    套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。 三、用途及分类    穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。    穿墙瓷套管按其使用环
境可分为户内和户外穿墙瓷套管。

现在在市场上也是出现了很多高压穿墙套管，我们在路上行走的时候也是有很多时候都能看到的，是在我们看到的时候就只能知道它是用来固定的，但是它的基本功能我们是一点不了解的，下面小编就和大家分享一下产品的使用用途。
高压穿墙套管的使用也是根据用途来选择的，如果是安装在屋内型和屋外型也是根据用途，可以选择带导体的产品和不带导体的母线型穿墙套管。屋内配电装置一般选用铝导体穿墙套管。而且他们在安装的时候核定的电压也是需要选择的，室内要比室外的电压较低，而且一般的电压的产品对3-6kv也可以采用提高两极的电压的产品，而且额定的电流选择也是需要进行选择的，因为它对应的额定电流选择的问题也是对应的产品在使用的情况下才能进行使用。所以用户在购买的时候还是要选择怎样的产品来进行安装，也是需要根据实际的情况来进行选择的。f
