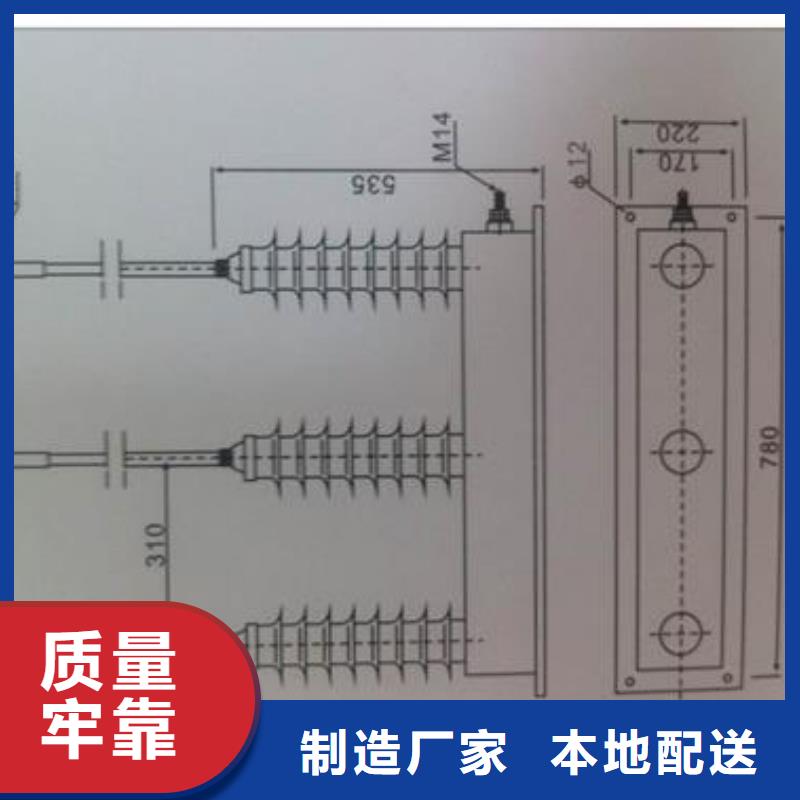

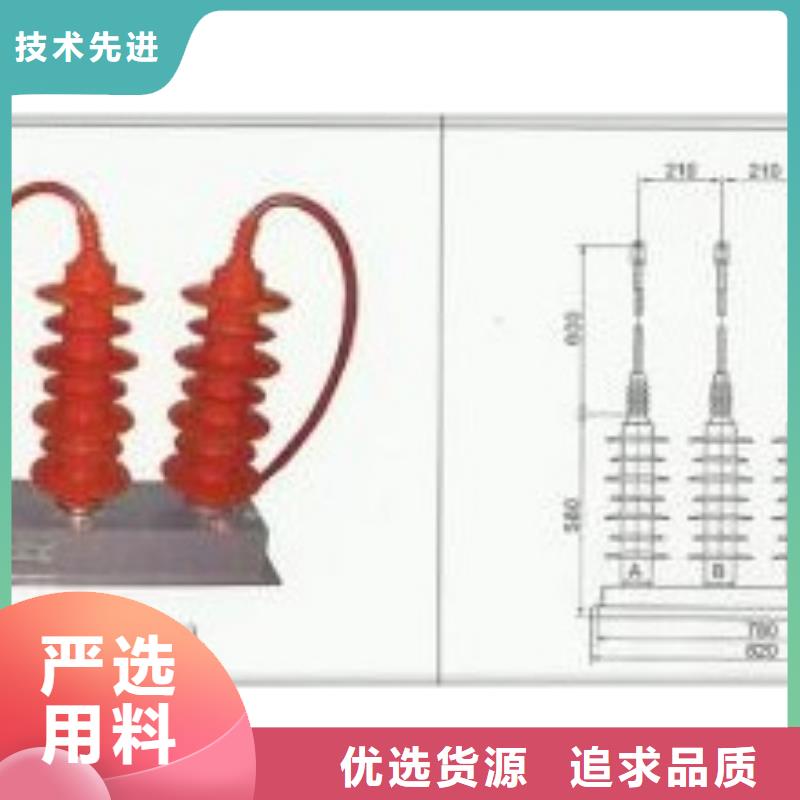

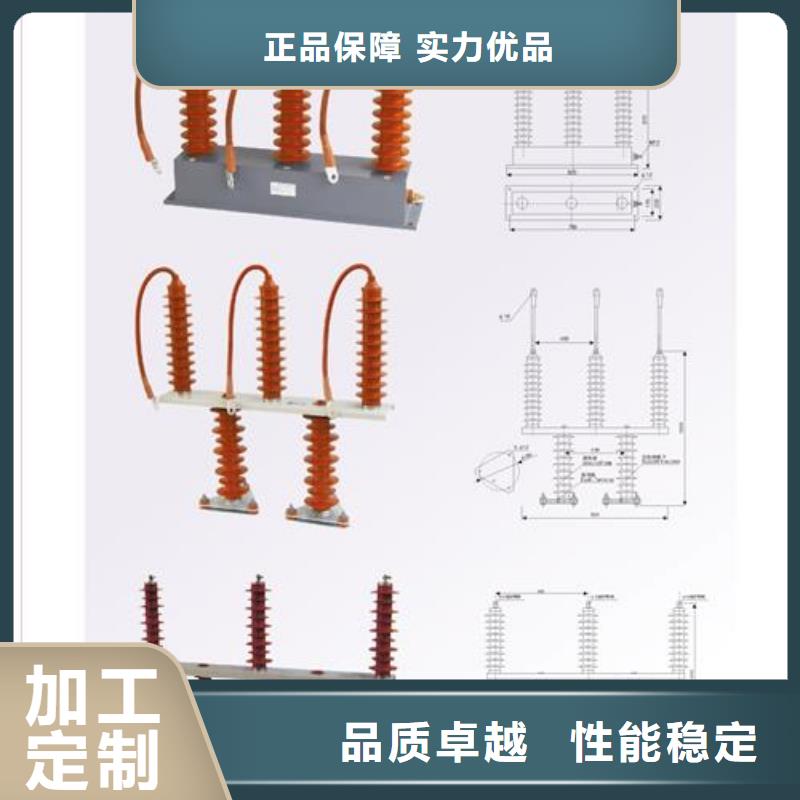

TBP-C-7.6/85F过电压保护器

采用硅橡胶外套和高压电缆外引结构。具有易安装、密封性强、体积小、耐震(振)动等优点。可直接安装在开关柜的手车底盘上或互感器室内)◆使用的环境温度为一40℃一十600℃，海拔高度小于2000m(高于2000m订货时注明)。   安徽徽电科技股份有限公司生产的三相组合式过电压保护器均增加了防技术，当过电压保护器由于任何原因造成损坏
，防器均可避免过电压保护器而引发短路事故。   产品用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。TBP过电压保护器又名“过压保护器”， 是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气
过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。用一台TBP过电压保护器可以代替几台氧化锌避雷器，功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内，主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害。常用的有
6KV过电压保护器, 10KV过电压保护器和35KV过电压保护器JC-TBP型复合式过电压保护器，是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。用一台保护器可以代替几台避雷器，功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35
kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。保护对象：A—电机型 B－电站型（并通用于常规配电领域）C—电容型特征电压：无间隙产品为系统电压，包括3、6、10、35结构型式：F—复合外套整体密封间隙，不标表示不带间隙Ⅰ— 正方型底座Ⅱ—长方型底座（或不特别标明）   T—T型底座相间距离：包括85、131、150、200、310、630等使用环
者都有抑制过电压保护电气设备的作用。

高压避雷器安装方法
(1) 高压避雷器的安装，应便于巡视检查，应垂直安装不得倾斜，引线要连接牢固，避雷器上接线端子不得受力；
(2) 高压避雷器的瓷套应无裂纹，密封良好，经性试验合格；
(3)高压避雷器安装位置距被保护设备的距离应尽量靠近。避雷器与310kV变压器的较大电气距离，雷雨季经常运行的单路进线不大于15m，双路进线不大于23m，三路进线不大于27m，若大于上述距离时应在母线上增设避雷器。
(4)氧化锌避雷器作用是为防止其正常运行或雷击后发生故障，影响电力系统正常运行，其安装位置可以处于跌开式熔断器保护范围之内。
(5)10KV氧化锌避雷器的引线截面不应小于：铜线一16rmn2；铝线一25mm2。
(6)避雷器接地引下线与被保护设备的金属外壳应可靠地与接地网连接。线路上单组阀型避雷器，其接地装置的接地电阻不大子5Ω。氧化锌避雷器运行原理及故障分析
1、泄漏电流表为零。可能引起该现象的原因有：表计指示失灵;屏蔽线将电流表短接。处理方法为：
(1)用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
(2)用令克棒将屏蔽线与氧化锌避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、高压避雷器瓷套管破裂放电。在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。此种情况，应及时停用、更换。
4、避雷器内部有放电声。在工频情况下，避雷器内部是没有电流通过的。
