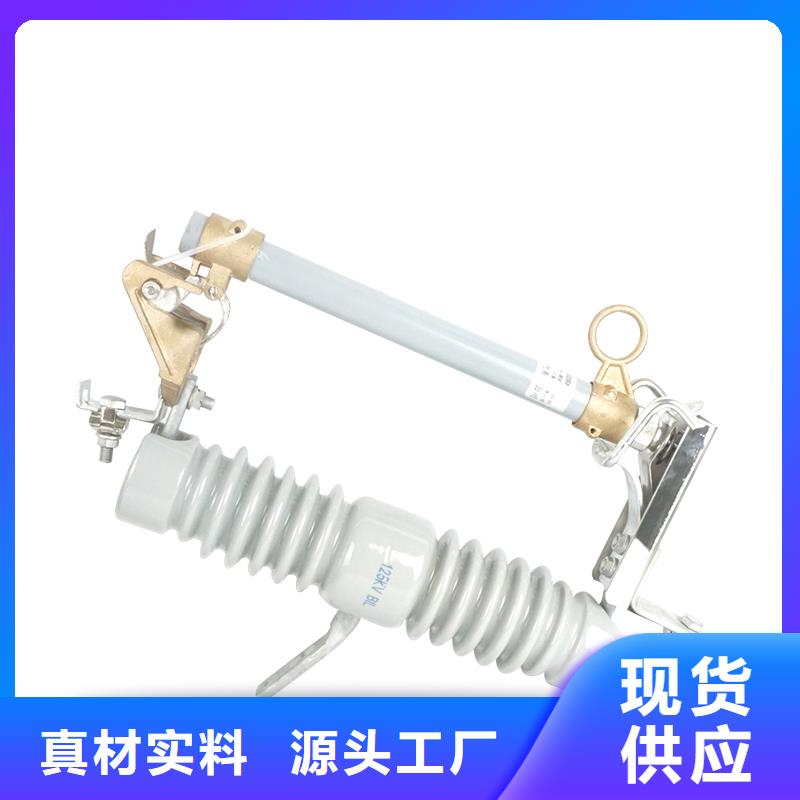

PRW12-10/100户外跌落式熔断器

一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。 跌落式熔断器是配电线路分支线和配电变压器＊＊＊常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。它安装在35kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个作业环境，增加了检修人员的感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在35kV配电线路和配电变压器中得到了普及。 2.正常使用条件 2.1环境温度：不高于＋40℃，不低于-30℃；2.2海拔高度：不超过1000m；（1000m以上可按GB311.1-19 跌落式熔断器是配电线路分支线和配电变压器常用的一种短路保护开关。它具有经济、操作方便，适应户外环境性等特点，被广泛用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在配电线路分支线上，可缩小停电范围。因其有一个明显的断开点，还配有性辅助触头和灭弧罩，用以分合额定负荷电流。善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。

并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去拉力而下翻，锁紧机构释放熔
丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。 跌落原理： 熔断器靠安装板固定在安装架上，熔断器在运行时串联在电力线路中，正常工作时，熔丝尾线使熔丝管和动触头间的活动关节紧锁，熔丝管能在静触头的压力下处于台闸位置。当电力系统发生故障时，故障电流使熔丝迅速熔断，在熔丝管内产生电弧，熔丝管内衬的钢纸管和套在熔管上的内消弧管在电弧作用下产生大量气体，使熔丝管内形成足够压力，并沿熔丝管道形成强烈纵吹，使电弧迅速拉长
，在电流过零时，由于强烈去游离作用而熄灭。熔丝熔断后，失去熔丝的张紧力，活动关节释放、熔管在上、下静触头的簧压力和熔丝管自身重量的作用下，迅速跌落，形成明显可见的隔离间隙。 产品特点： 具有良好的开断特性，可开断额定开断电流及以下各种短路和过载电流，性能达到电工委员会（IEC）标准的要求。 由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。 熔管用钢纸一环氧玻璃布管复合制成，保证熔丝管具有较高的机械强度和开断三次以上的额定开断能力，可免除运行人员熔断器动作 一次后即更换消弧管的麻烦手续。 瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较
，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。 零件采用冲压件，互换性强，便于生产维修。 刚件采用热镀锌工艺，保证具有较强防腐性能，保证可靠运行。 跌落式熔断器安装在10kV~35KV配电线路分支线上，可缩小停电范围，因其有一个 明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个作业环境，增加了检修人员的感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV~35KV配电线路和配电变压器中得到了普及。 户外跌落式熔断器适用于交流50HZ，额定电压 10kV~35KV的电力系统中，作输配电线路和电力变压器的过载和短路保护以及分、合额定负荷电流之用
广泛使用的户外跌落式熔断器的型号有RW7型和RW11型两种。
