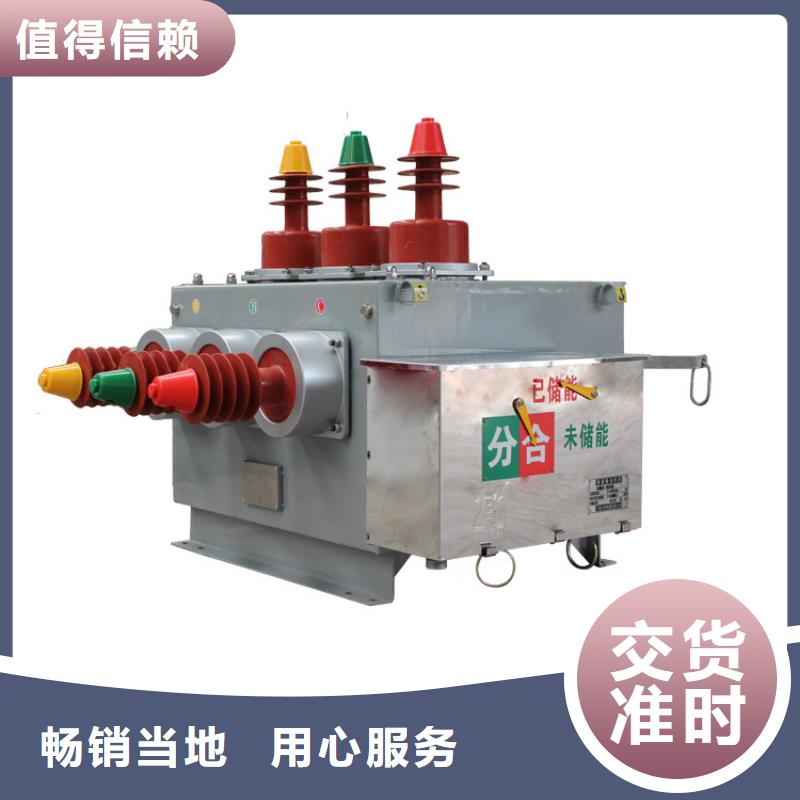

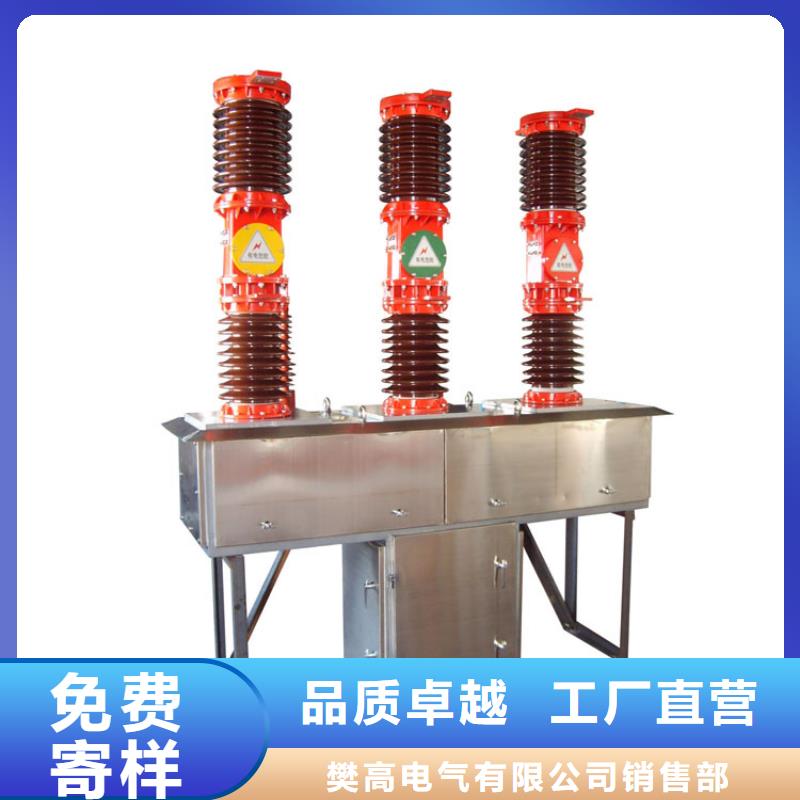

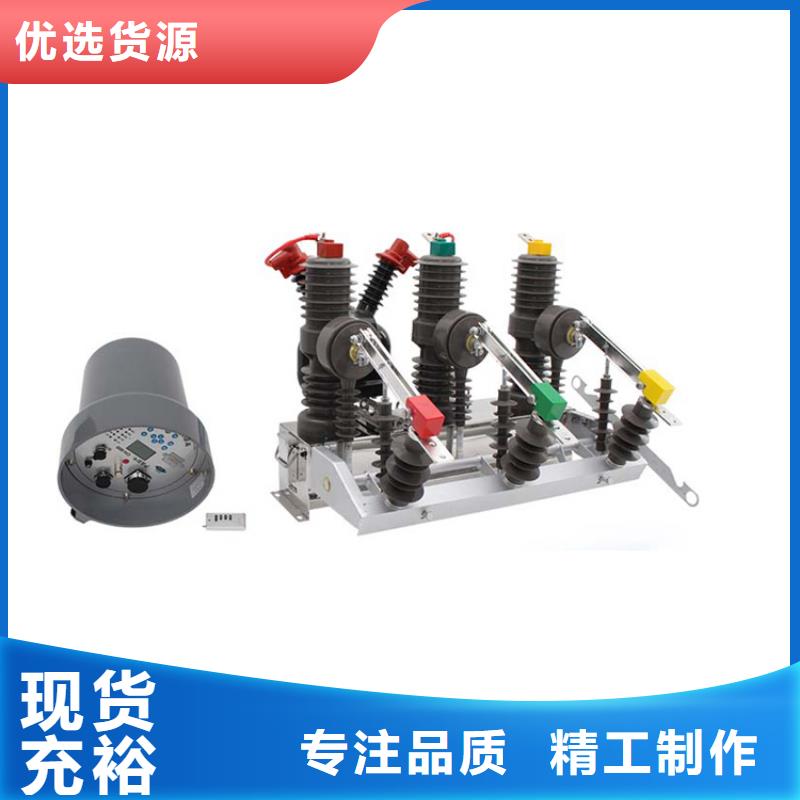

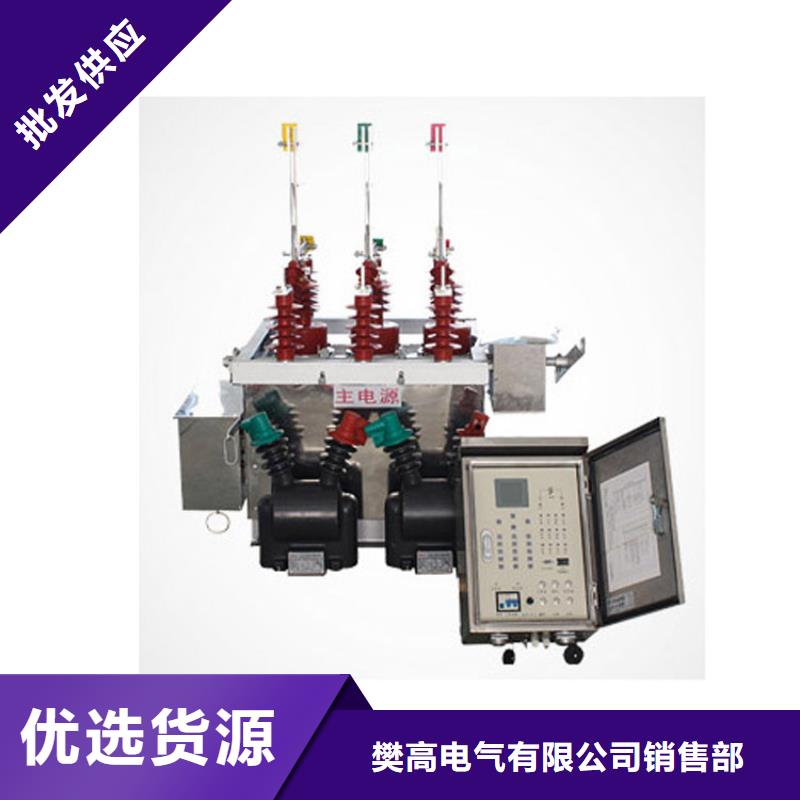

ZW43A-12G/1250-31.5高压断路器

众所周知，跳、合闸线圈设计时都是按短时通电而设计的。跳、合闸线圈的烧毁，主要是由于跳、合闸线圈回路的电流不能正常切断，至使跳、合闸线圈长时间通电造成的。一、分闸线圈长时间通电的原因  1、断路器拒分  控制回路正常时，断路器出现拒分的
故障均为连杆机构问题，死点调整不当，使断路器分闸铁芯顶杆的力度不能使机构及时脱扣，使线圈过载，造成分闸线圈烧毁。  2、分闸电磁铁机械故障  线圈松动造成断路器分闸时电磁铁芯位移，使铁芯卡涩，造成线圈烧毁。或是由于铁芯的活动冲程过小，当接通分闸回路电源时，铁芯顶不动脱扣机构而使线圈长时间通电烧毁。  3、辅助开关分合闸状态位置调整不当  在断路器分合闸状态时，应调整
辅助开关使其指示到标示的范围内，然而实际调整断路器开距和超行程等参数时，会改变断路器分合闸的初始状态，而辅助开关分合位置的初始状态未做相应的调整，将导致辅助开关不能正常切换分合闸回路而使分闸线圈烧毁。  4、分闸控制回路辅助开关接点使用不当  分闸控制回路上接有一对延时动合接点，该延时目的是为了保证断路器在合闸过程中出现短路故障时能完成自由脱扣。然而，当断路器合闸时间极短，远小于断
路器的分闸时间，断路器未来得及脱扣时就已合闸到位，此时，分闸控制回路的延时接点的延时作用将失去意义。相反，该延时接点在分闸过程中，由于辅助开关动静触头绝缘间隙较小，经常出现拉弧现象，频繁拉弧，久而久之使辅助开关的触头烧毁，继而引起分闸线圈烧毁。  5、分闸回路电阻偏大  分闸线圈回路绝缘降低，或是线路过细造成电阻偏大，使得分闸回路电压有衰减，导致控制电压达不到线圈分闸电压动作值，分
闸线圈长期带电，线圈烧毁。二、防止分闸线圈烧毁的措施  (1) 将分闸回路的延时动合接点改接为一对普通的常开接点，经常检查辅助开关的接点及辅助开关的拐臂螺丝，正确调整辅助开关的位置，使辅助开关与断路器分合闸位置正确、有效地配合。  (2) 固定好分闸线圈，经常检查分闸线圈的铁芯有无卡涩。  (3) 每年的检修工作中，正确调整好断路器的连杆机构，经常检查断路器的自由脱扣是
否正常，断路器的低电压动作试验是否在额定电压的30%-65%时可靠跳闸。

)磁吹断路器。断路时， 利用本身流过的大电流产生的电磁力将电弧迅速拉长而吸人磁性灭弧室内冷却熄灭。高压断路器断路器在电力系统中起着两方面的作用：一是控制作用，即根据电力系统运行需要，将一部分电力设备或线路投入或退出运行；二是保护作用，即在电力设备或线路发生故障时，通过继电保护装置作用于断路器，将故障部分从电力系统中迅速切除，保证电力系统无故障部分的正常运行。高压断路器的类型很多，但就其结构来讲，都是由开断元件、支撑绝缘件、传动元件、基座及操动机构五个基本部分组成。开断元件是断路器的核心元件，控制、保护等方面的任务都需由它来完成。其他组成部分都是配合开断元件，为完成上述任务而设置的。断路器按其所采用的灭弧介质，可分为下列几种类型：（1）油断路器：采用变压器油作灭弧介质的断路器，称 为油断路器，如断路器的油还兼作开断后的绝缘和带电部分与接地外壳之间的绝缘介质，称为多油断路器；油仅作为灭弧介质和触头开断后的绝缘介质，而带电部分对地之间的绝缘介质采用瓷或其他介质的，称为少油断路器。主要用在不需频繁操作及不要求高速开断的各级电压电网中。（2）六氟化硫（SF6）断路器：采用具有优良灭弧性能和绝缘性能的SF6气体作为灭弧介质的断路器，称为SF6断路器，在电力系统中广泛应用。适用于频繁操作及要求高速开断的场合，在我国在7.2—40.5选用SF6断路器，特别是126KV以上几乎全部选用SF6断路器。但不适用于高海拔地区。（3）真空断路器：利用真空的高介质强度来灭弧的断路器，称为真空断路器，现已大量应用在7.2—40.5KV电压等级的供（配）电网络上也主要用于频繁操作及要求高速开断的场合，但在海边地区使用时，应注意防凝露，因为会使断路器灭弧室灭弧能力下降。
