泰安变压器有载开关测试仪电力变压器消磁机是集变压器直流电阻测试功能和消 磁功能于一体的新型设备。消磁部分和直阻测试部分操作界面一分为 二，独立操作。既能快速准确的测量大型变压器的直流电阻，又能消 除电力变压器直流电阻试验后剩磁危害，对保护电力变压器免受励磁 涌流冲击，和安全投运有极其重要的作用。是我们电力变压理想的 测试设备。 由于铁磁材料固有的磁滞现象，在对电力变压器进行电压比、直 流电阻测量等操作后会在铁芯中残留剩磁。由于剩磁的存在，当变压 器投入运行时铁芯剩磁使变压器铁芯半周饱和，在励磁电流中产生大 量谐波，这不仅增加了变压器的无功消耗，而且可能引起继电保护器 误动作，造成一定的经济损失。所以我们在变压器投运前必须做消磁 工作，确保变压器安全正常运行。

泰安变压器有载开关测试仪本测试软件具有脱机分析或重新编辑试验报告功能，将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。8. 本装置采用一体化结构，便于现场携带，测试接线简单方便9. 测试软件功能：①.状态参数自学习功能。试验中需要实时计算相位与相差，准确提供初始参数。程序设计了自建、自动更新基准功能，每次测试前仪器自动获取试验的电压、电流、频率、相位数据做为试验的基准参数，与开关动作过程中动态实时参数进行比较，测试触发盲区极少，大大提高了试验触发的可靠性，并缩短了试验时间。②.本装置采用彩色液晶显示，实时曲线快速走屏，真实反映试验变化过程。③.本测试软件设计有自动测试及手动测试功能，对录制波形能再次进行播放，放大，缩小，编辑等功能④.内存压缩存储技术，预触发记录深度可达6通道多800个周波深度，为数据分析提供了丰富的原始资料。⑤.程序及操作系统装载在固态硬盘上，不使用碟片磁盘，封闭对存储器写操作，使存储器得到有效的保护。⑥.测试软件可以在WIN2000. XP和WIN7系统下对数据进行编辑分析。自动生成测试报告，测试数据及波形可以导入或导出。2.2 主要技术指标2.2.1 工作环境条件1.环境温度：-20℃～50℃；2.环境湿度：≤80%；3.海拔高度：≥2000m。2.2.2 工作电源1.单相电压：220（1±10%）V；2.频率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 仪器内输出试验电源1.交流输出电源频率：40Hz～60Hz（频率可调）；2.交流输出电压范围：三相四线0～800V(电压可调) ；3.交流输出容量：额定1000VA；4.交流电源波形畸变率：≤3%；5.交流电源电压相角：120°，相角差≯120°±1°。6.直流电流输出范围：0.3A、1A(两档可选)2.2.4 仪器测试精度1.同步采集通道数：62.采集数据精度：16位3.采集速度：200 k/s/通道4.采集板高速缓存深度：8 M byte FIFO5.电压量程：0V～800V。6.电流量程：0mA～100mA、0A～10A；7.电压、电流传感器精度：0.2级；

泰安直流低电阻测试仪备货充足 <泰安>天正华意电气设备有限公司

泰安变压器有载开关测试仪自动测试操作流程：⑴ 选择自动触发方式触发方式有两种：“自动”或“人工”。选择设定“自动”或“人工”触发（选择打√设定），仪器开机后默认为“自动”触发方式。⑵ 选择电流输出量程按第四章推荐的试验接线方式接线，通常先将测试线钳插入 “电流输出1”端子上；当图八界面提示“电流超量程，请选用输出2测试”，时，再将测试线钳插入 “电流输出2”端子上。⑶ 启动自动测试（操作步骤） 步：启动测试：点击〖测试〗键后，即可打测试界面，如图八所示，软件开始采集波形，并进入“电流量程自动调整”功能；图八第二步：电源调节：按下仪器面板上的〖电源启停〗按钮，按钮开关处于按下位置（指示灯亮），再顺时钟旋转〖电源调节〗旋钮（将旋钮顺时钟旋转到头），在旋转调节电流过程中注意观察界面提示，若界面一直出现“待电流波形稳定后，点击结束按钮” ，证明测试电流已调整到 测量范围。然后点击“结束”键软件会自动进入锁存触发功能。若提示“电流超量程，请选用输出2测试”，这时按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出，再将测试线钳插入“电流输出2”端子上，重新按下〖电源启停〗按钮（指示灯亮），继续测试。若提示“请缓慢调节电位器，降低电流”，这时可逆时钟旋转〖电源调节〗旋钮，缓慢降低电流，待提示字符自动消失后可继续测试。在调节电源过程中，若电流输出超量限（或电源输出有短路），电源会自动保护（电源停止输出），蜂鸣器报警（长响），这时应按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），并将〖电源调节〗旋钮逆时钟旋转调节到小位置。待检查接线正常后可重新启动电源测试。

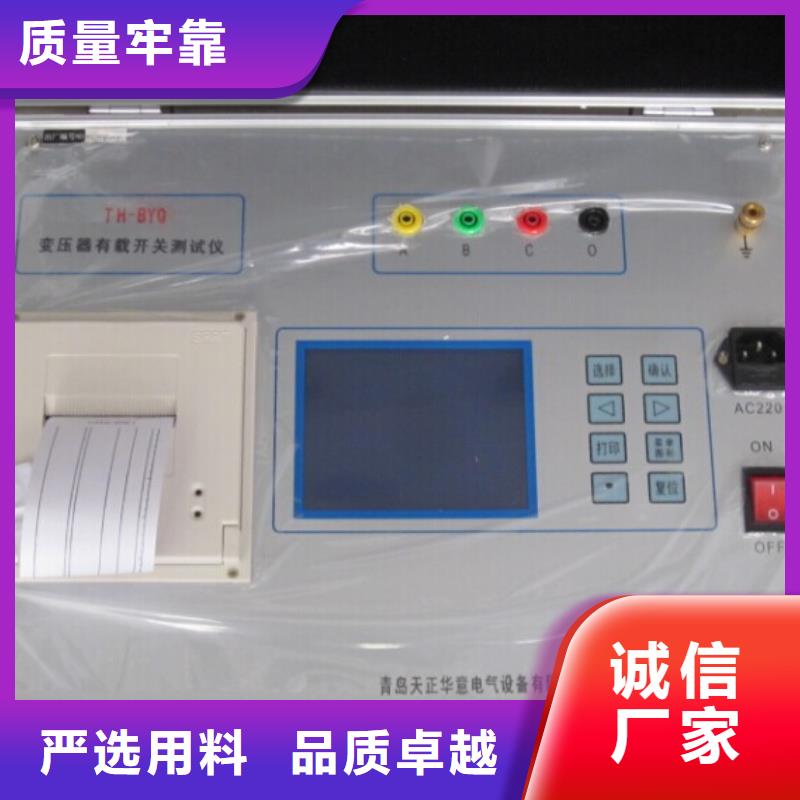

泰安变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时

<泰安>天正华意电气设备有限公司 泰安直流低电阻测试仪备货充足

泰安变压器有载开关测试仪变压器有载分接开关参数测试仪一、论述测试方法及测试标准1.1长期以来在现场采用直流方法试验存在的问题长期以来，电力行业在变电站现场检测变压器有载分接开关的过度波形，一直采用直流方法进行试验，所获取的波形与分接开关制造商出厂试验波形进行比对。由于分接开关制造商出厂试验波形是对裸开关进行试验，而在变电站现场检测是在变压器有载分接开关带绕组状态下进行的试验，开关带绕组状态下电路中存在电感和电容量，使得直流试验电流通过绕组在开关切换时不能突变，造成测试出的过度波形两者差异很大，在分析波形时会出现无法判读等问题，使开关制造商与开关使用方在判断开关故障时产生很大争议。目前使用的《直流法有载开关测试仪》在开关带绕组状态下进行测试时，要求对波形要做滤波处理(仪器内设有滤波处理功能)，经过滤波处理后的开关过度波形是不真实的波形，不能真实反应出有载开关在开关动作过程中存在的缺陷。从技术方面分析，《直流法有载开关测试仪》由于受测试技术方法和技术能力的限制，在使用过程中还存在诸多不足，主要表现在以下几个方面：a) 直流测试由于其测试原理、技术能力等原因，有时测试获取的波形与制造商给出的波形差异较大，无法给出准确分析结论。诺在现场吊出分接开关，甩开绕组再进行检查、试验，必将影响新设备、大修后设备的投运。为防止分接开关事故，有些地方甚至将无法判定分接开关是否存在缺陷的变压器改做无载调压变压器运行。b) 直流试验方法仅适用于绕组中性点处并有中性点抽出的有载分接开关测试，对绕组中性点以外的其它位置(线端、中部等)处的有载分接开关以及单相变压器有载分接开关不能测试。c) 测试出的部分直流波形有异常但无法判定分接开关动作特性是否正常，诺投入运行，不能保证分接开关的安全运行。d) 近年来在变压器设计上采用了很多新技术，如电抗式分接开关、真空断路器式分接开关等使用，直流测试方法已不能满足现场试验需要。

<泰安>天正华意电气设备有限公司
<泰安>天正华意电气设备有限公司

泰安变压器有载开关测试仪自动测试操作流程：⑴ 选择自动触发方式触发方式有两种：“自动”或“人工”。选择设定“自动”或“人工”触发（选择打√设定），仪器开机后默认为“自动”触发方式。⑵ 选择电流输出量程按第四章推荐的试验接线方式接线，通常先将测试线钳插入 “电流输出1”端子上；当图八界面提示“电流超量程，请选用输出2测试”，时，再将测试线钳插入 “电流输出2”端子上。⑶ 启动自动测试（操作步骤） 步：启动测试：点击〖测试〗键后，即可打测试界面，如图八所示，软件开始采集波形，并进入“电流量程自动调整”功能；图八第二步：电源调节：按下仪器面板上的〖电源启停〗按钮，按钮开关处于按下位置（指示灯亮），再顺时钟旋转〖电源调节〗旋钮（将旋钮顺时钟旋转到头），在旋转调节电流过程中注意观察界面提示，若界面一直出现“待电流波形稳定后，点击结束按钮” ，证明测试电流已调整到 测量范围。然后点击“结束”键软件会自动进入锁存触发功能。若提示“电流超量程，请选用输出2测试”，这时按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出，再将测试线钳插入“电流输出2”端子上，重新按下〖电源启停〗按钮（指示灯亮），继续测试。若提示“请缓慢调节电位器，降低电流”，这时可逆时钟旋转〖电源调节〗旋钮，缓慢降低电流，待提示字符自动消失后可继续测试。在调节电源过程中，若电流输出超量限（或电源输出有短路），电源会自动保护（电源停止输出），蜂鸣器报警（长响），这时应按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），并将〖电源调节〗旋钮逆时钟旋转调节到小位置。待检查接线正常后可重新启动电源测试。

<泰安>天正华意电气设备有限公司 泰安直流低电阻测试仪备货充足

泰安变压器有载开关测试仪单相变压器测试①单相测试主要用于测量单相变压器的短路阻抗，在短路阻抗测量界面下选择“5、单相变压器测试”，按“确认”键进入短路阻抗参数设置界面，同图五。在参数设置界面输入相关参数后按“确认”键，进入测试界面，如图十三：图十三②接线方法短接变压器的对侧接线端子a-x。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十四所示2、变压器三相负载的测量 图十四①测试方法在主菜单界面选择“三相负载”菜单，按“确认”键进入参数设置界面，如图十五： 图十五按“选择”键选择输入项；←、→ 键用来改变输入位；↑、↓键用来改变输入位数值的大小；按“返回”键退出参数设置界面；按“确认”键保存当前参数后即可进入测量界面，如图十六：图十六在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。说明：A、显示的“阻抗电压” 、“额定损耗”均是指参数输入折算温度下的折算值。B、由于附加损耗中各部分损耗与频率的关系各不同，而且各部分所占的比例也难分开，不好校正，当负载试验电源的频率与额定频率相比其偏差小于5%时，对负载损耗的测量精度影响不大，满足本仪器精度。 即负载损耗测试适用的电源频率为50Hz±5%。当试验频率不等于额定频率时（其偏差小于5%），负载损耗可以认为近似相等。

<泰安>天正华意电气设备有限公司
泰安直流低电阻测试仪备货充足

泰安变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保安全！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保安全！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保安全！

泰安变压器有载开关测试仪主要功能特点1.本测试装置采用交直流法测试，目的是能测试出真实的过渡波形（不对波形进行滤波处理），适合于在变电站现场，在带绕组状态下对变压器有载分接开关的过渡波形、过渡时间、三相同期性等参数进行测量。能判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。2.本测试装置采用交直流法试验判断有载分接开关是否存在故障隐患的判据很明确，就是通过分析观察有载分接开关切换全过程的过度波形是否连续，波形是连续的说明有载分接开关工作状态是良好。3.采用本测试装置测试时接线不受变压器绕组结线方式的限制。能对10kV～500kV电压等级的各种结线组别开关进行测试，如：结线为YN.d、YN.y0，或结线为Y.y0、D.y0（变压器调压绕组在一次侧，没有中性点引出）三相、单相变压器有载分接开关动作特性进行交流测试。4.本测试装置具有内置电源和外接电源两种接线方法，设备内能输出三相电源，现场测试接线十分方便。外接电源能进行高电压试验、零序试验。5.本测试装置测试采样速度高，采集速度达200 k/s/通道以上（一般直流法测试仪采集速度为10 k/s）。存储数据量大，高速缓存深度达8 M byte FIFO。若开关动作过程中存在微弱接触不良缺陷。交流法从波形上能明显反应出。6. 本测试装置系统配置，数据处理系统由嵌入式电脑和测试软件组成，显示屏采用10.4寸大屏幕彩色屏，中文测试界面，触摸屏书写方式，系统支持U盘存储数据，支持USB键盘和鼠标，本装置配置微型打印机，可现场直接打印输出测试结果。

<泰安>天正华意电气设备有限公司 泰安直流低电阻测试仪备货充足

泰安变压器有载开关测试仪现场打印测试报告需要打印测试报告，便可点击打印按钮，进入打印界面，如图十八所示。若直接用机载的微型打印机打印数据及波形：选择“在线简略打印”、“输出到打印”若要输出PDF文件：选择“标准打印”、“输出到PDF文件”，可以生成一个PDF格式的文档，以便于保存电子版或对其内容进行再次编辑修改。图十八6.4 选择“外接电源”方式测试：外接电源试验方法是由用户自备试验电源，对变压器有载分接开关进行导通试验。本装置测试接线设计有“外接电源”测试功能，测试时按照第四章“试验接线”中的图三、或图四、或图五接线。项目设置及操作流程与“内接电源”方式相同。6.5脱机分析或重新编辑试验报告本系统是一款绿色软件，可随意安装在办公室电脑中（安装路径：C:\Program Files\）。从测试仪器界面的文件下拉菜单中将数据导出，用U盘再将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。具体操作见6.1节数据查询分析。6.6历次数据查询功能历次数据查询功能可以查询以前测试并保存过的数据和波形。具体操作步骤如下：⑴ 开数据查询窗口点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。⑵ 查找要打开的测试记录

<泰安>天正华意电气设备有限公司

泰安变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。

<泰安>天正华意电气设备有限公司 泰安直流低电阻测试仪备货充足

泰安变压器有载开关测试仪变压器有载分接开关参数测试仪一、论述测试方法及测试标准1.1长期以来在现场采用直流方法试验存在的问题长期以来，电力行业在变电站现场检测变压器有载分接开关的过度波形，一直采用直流方法进行试验，所获取的波形与分接开关制造商出厂试验波形进行比对。由于分接开关制造商出厂试验波形是对裸开关进行试验，而在变电站现场检测是在变压器有载分接开关带绕组状态下进行的试验，开关带绕组状态下电路中存在电感和电容量，使得直流试验电流通过绕组在开关切换时不能突变，造成测试出的过度波形两者差异很大，在分析波形时会出现无法判读等问题，使开关制造商与开关使用方在判断开关故障时产生很大争议。目前使用的《直流法有载开关测试仪》在开关带绕组状态下进行测试时，要求对波形要做滤波处理(仪器内设有滤波处理功能)，经过滤波处理后的开关过度波形是不真实的波形，不能真实反应出有载开关在开关动作过程中存在的缺陷。从技术方面分析，《直流法有载开关测试仪》由于受测试技术方法和技术能力的限制，在使用过程中还存在诸多不足，主要表现在以下几个方面：a) 直流测试由于其测试原理、技术能力等原因，有时测试获取的波形与制造商给出的波形差异较大，无法给出准确分析结论。诺在现场吊出分接开关，甩开绕组再进行检查、试验，必将影响新设备、大修后设备的投运。为防止分接开关事故，有些地方甚至将无法判定分接开关是否存在缺陷的变压器改做无载调压变压器运行。b) 直流试验方法仅适用于绕组中性点处并有中性点抽出的有载分接开关测试，对绕组中性点以外的其它位置(线端、中部等)处的有载分接开关以及单相变压器有载分接开关不能测试。c) 测试出的部分直流波形有异常但无法判定分接开关动作特性是否正常，诺投入运行，不能保证分接开关的安全运行。d) 近年来在变压器设计上采用了很多新技术，如电抗式分接开关、真空断路器式分接开关等使用，直流测试方法已不能满足现场试验需要。

<泰安>天正华意电气设备有限公司 泰安直流低电阻测试仪备货充足

泰安变压器有载开关测试仪仪器操作测试5.1测试前的准备：① 接地线：从仪器面板上的“〨接地端”连接到大地。② 按第四章“试验接线”对应接线图接线，检查接线准确无误。③ 将“电源调节”旋钮逆时钟旋转调节到小位置。④ 将“电源启停”按钮置于弹起位置（指示灯熄灭），停止电源输出。5.2主界面功能介绍：将电源线插入仪器的220V电源插座，打开电源开关，接通电源，程序启动Windows XP系统，待程序启动完毕，点击图标【有载开关测试系统】，程序进入测试主界面如下图六所示。图六5.3交流试验测试操作流程 （参考图八、图九、图十）5.3.1测试前设置相关参数信息设置：点击菜单区中【信息设置】项，即可打开信息设置窗口，如图七所示：用户只需要对信息设置菜单中的【信息设置】项进行设置，不需要对其他三项（通道设置、AD设置、系统校准设置）进行设置或修改。参数设置方法：双击桌面上快捷〖文通〗图标，选择该功能的手写或键盘输入法，便可进行参数设置或修改。设置参数主要包括用户信息和设备信息。这些信息要在系统数据库中存储，以便以后的查询、打印报告等操作。信息设置中的“分接方式”参数设置，可以从主界面“分接方式”中设置，也可在该表格中设置，将该参数设置成与实际有载开关档位的动作方向相同，便于记录有载开关档位的动作方向与测试波形的对应关系。
